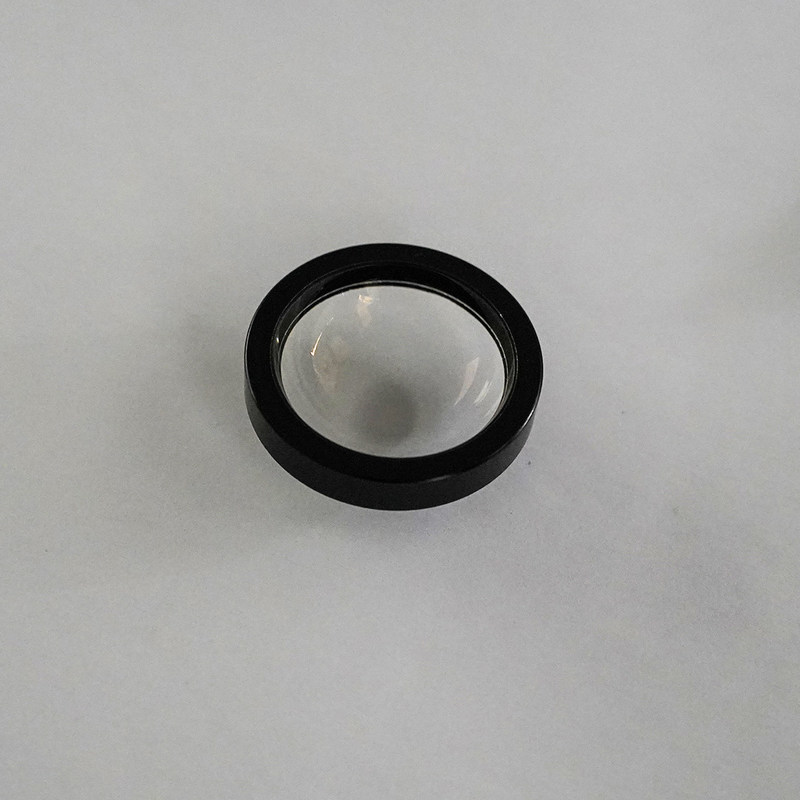

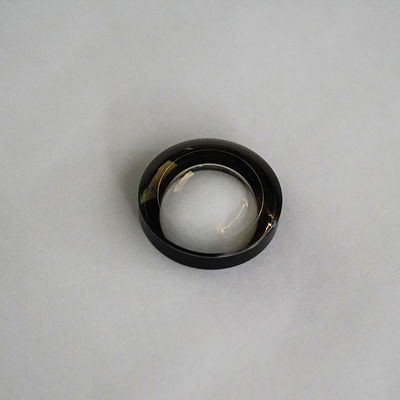

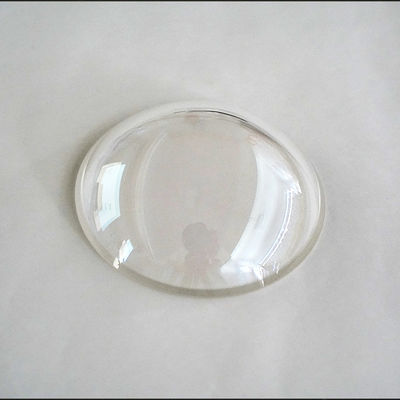

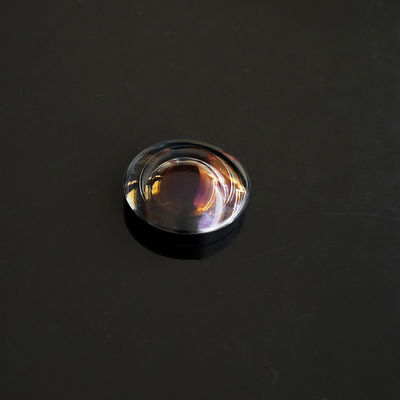

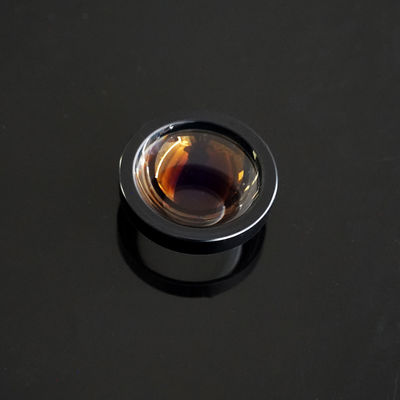

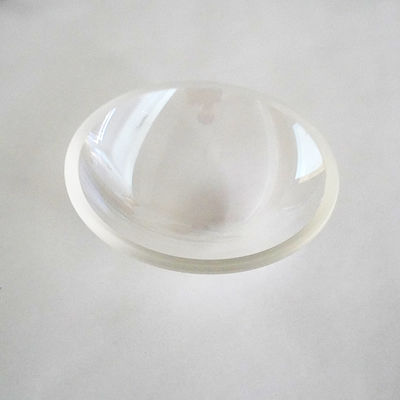

Lentille convexe ronde de ménisque

Qualité Lentille convexe ronde de ménisque usine
Qualité Lentille convexe ronde de ménisque usine
Qualité Lentille convexe ronde de ménisque usine
Qualité Lentille convexe ronde de ménisque usine
Qualité Lentille convexe ronde de ménisque usine
Qualité Lentille convexe ronde de ménisque usine
Qualité Lentille convexe ronde de ménisque usine
Spécification du produit
Lieu d'origine: Chine
Nom de la marque: Advance
Attestation: ROHS\Reach
Numéro de modèle: Comme conditions
Quantité minimum de commande: 1
Prix: $0.2~$100
Conditions de paiement: T/T&L/C
Capacité d'approvisionnement: 1000k/par mois
Détails du produit
Mettre en évidence:

60/40 lentille convexe ronde de ménisque

,

Lentille convexe du ménisque BK7

,

60/40 lentille sphérique de corps convexe
Customized Support: OEM, ODM
Usage: optique
Structure: lentille ménisque
Shape: Sphérique
Material: verre optique
Focal Length: coutume
Coating: sur demande
Diameter: 25 mm
Diameter Tolerance: +/-0,005mm
Surface Accuracy: N=1~0,5
Centerthickness Tolerance: +/- 0,001 mm
Focal Length Tolerance: +/- 1%
Surface Quality: 10/5~60/40
Application Area: Imagerie, éclairage, laser, etc.
Interface Type: Canon EF-S
Centerthickness: 5 mm
Width Tolerance: +/-0,01mm
Style: Antique
Application Area: Éclairage, laser, etc.
Operatingtemperature: °C -20 à 70
Filter Ring Color: Noir, argent, or
Coating Choice: Vert
Refractiveindex: 1.52
Focal Length: 150mm
Description du produit
Lentille ménisque convexe ronde
Présentation du produit

Nos lentilles ménisques convexes rondes sont conçues pour des assemblages optiques haute performance, visant à réduire considérablement l'aberration sphérique dans les systèmes multi-éléments. En utilisant une courbure plus prononcée d'un côté, ces lentilles offrent un contrôle supérieur du front d'onde, les rendant indispensables pour les tâches d'imagerie de précision et de focalisation laser.

Spécifications techniques
Paramètre Spécifications
Matériaux BK7 ou autre verre optique, quartz, saphir, Ge, Si, ZnSe, CaF2 etc.
Diamètre 1,5~300mm
Rayon R0,8mm-∞
Distance focale -30000mm~+30000mm
Tolérance d'épaisseur centrale +/-0,01mm
Tolérance de diamètre +/-0,005mm
Tolérance de distance focale +/-1%
Précision de surface N=1~3
Irrégularité ΔN=0,1~0,5
Décentrement 3''~1''
Qualité de surface 10/5~60/40
Revêtement Sur demande
Domaine d'application Imagerie, Éclairage, Laser etc.
Excellence d'ingénierie

Notre équipe d'ingénierie sélectionne des substrats de première qualité tels que la silice fondue ou le N-BK7, garantissant une stabilité thermique et des taux de transmission exceptionnels. Que vous développiez un télescope personnalisé ou un appareil de diagnostic médical, nos lentilles offrent la fiabilité technique requise pour les applications critiques.

Assurance qualité

Fabriquée dans notre installation certifiée ISO, chaque lentille ménisque convexe ronde subit des tests interférométriques rigoureux pour répondre aux normes strictes MIL-PRF-13830B, un choix de confiance pour les intégrateurs optiques de premier plan.

Chaque expédition comprend un rapport de contrôle qualité complet couvrant les tolérances dimensionnelles et la planéité de surface. Nous utilisons un emballage en salle blanche de classe 100 pour garantir que vos optiques arrivent sans contamination et prêtes pour une intégration immédiate dans le système.

Images du produit
Round Convex Meniscus Lens optical testing Round Convex Meniscus Lens packaging 1.5mm To 300mm Optical Lens Design
Questions fréquemment posées
Q1 : Pourquoi choisir une lentille ménisque convexe plutôt qu'une lentille plan-convexe standard ?
L'avantage principal réside dans le contrôle des aberrations. Lorsqu'elle est utilisée en combinaison avec d'autres lentilles, une lentille ménisque convexe peut réduire considérablement l'aberration sphérique et améliorer la netteté de l'image. Elle permet une distribution plus favorable de la puissance réfractive, ce qui est particulièrement critique dans les systèmes d'imagerie à haute résolution et la direction des faisceaux laser.
Q2 : Quelles sont les normes typiques de qualité de surface pour vos lentilles ménisques de qualité optique ?
Notre production standard suit le protocole MIL-PRF-13830B, offrant généralement une qualité de surface 40-20 ou 20-10 rayures-creux. Pour les applications laser de haute puissance, nous proposons un polissage de précision qui assure une rugosité de surface de Ra < 0,5 nm, minimisant la diffusion de la lumière et maximisant les seuils de dommages.
Q3 : Comment déterminer l'orientation correcte (quel côté doit faire face à la source) ?
Pour la plupart des applications visant à minimiser les aberrations, la surface avec la courbure plus prononcée(le côté convexe) doit faire face à l'objet le plus éloigné ou à la source lumineuse collimatée. Cette configuration garantit que les rayons lumineux sont courbés plus progressivement sur les deux surfaces, conduisant à une taille de spot focal plus petite.
Q4 : Ces lentilles peuvent-elles être personnalisées avec des revêtements anti-reflets (AR) spécifiques ?
Oui. Nous proposons une variété de revêtements à couches minces adaptés à la longueur d'onde de votre application. Les options incluent :
  • VIS (400-700nm) : Ravg < 0,5%
  • NIR (700-1100nm) : Optimisé pour les lasers Nd:YAG ou à diode
  • AR à large bande (BBAR) : Pour l'imagerie multispectrale
Chaque lot revêtu est vérifié avec un rapport de test spectrophotométrique pour garantir les performances.
Q5 : Quels substrats sont disponibles pour les applications infrarouges (IR) ?
Au-delà du N-BK7 et de la silice fondue standard, nous fabriquons des lentilles ménisques en utilisant des matériaux optimisés pour l'IR tels que le Germanium (Ge), le Silicium (Si) et le Séléniure de Zinc (ZnSe). Ceux-ci sont idéaux pour l'imagerie thermique et les systèmes laser CO₂ où une transmission élevée dans le spectre infrarouge à ondes longues est requise.
Q : Quels sont vos principaux produits ou dans quel domaine vos produits sont-ils utilisés ?
Nous sommes spécialisés dans la conception optique, le traitement des éléments optiques, l'assemblage de lentilles. Tels que les lentilles sphériques, les lentilles asphériques, les lentilles cylindriques, les miroirs réflecteurs, les filtres, les lentilles à tige, les objectifs d'appareil photo, etc. Nos produits sont largement utilisés dans les applications d'imagerie, laser, éclairage.
Q : Quel est votre avantage ?
  • Nous avons environ dix mille modules et fixations optiques en stock, et employons plusieurs techniciens et gestionnaires exceptionnels, ce qui nous permet de fournir une excellente qualité avec des délais courts tout en économisant les coûts de développement pour les clients.
  • Nous pouvons aider les clients à optimiser les systèmes optiques et fournir des solutions ou suggestions optiques gratuites.
Q : Quel est votre MOQ ?
10 pièces
Q : Quel est votre délai de livraison ?
1 jour pour les stocks et 25-35 jours pour les nouveaux projets
Q : Quel est votre type d'expédition ?
Généralement par FedEx, DHL, TNT, EMS etc. ou désigné par le client
Q : Quelles sont vos conditions de paiement ?
T/T, L/C, VISA, PayPal, Alipay ou négociation
Q : Quelle est votre période de garantie de qualité ?
Trois ans
