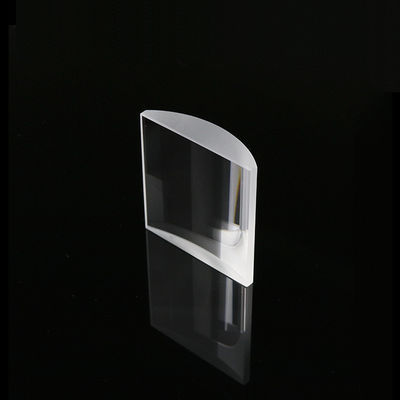

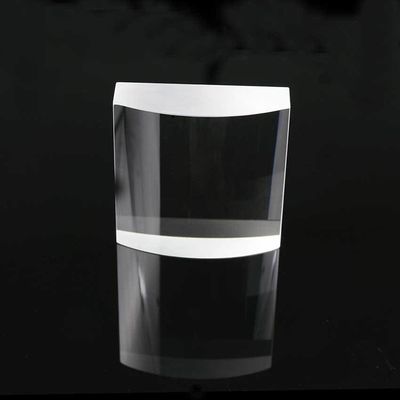

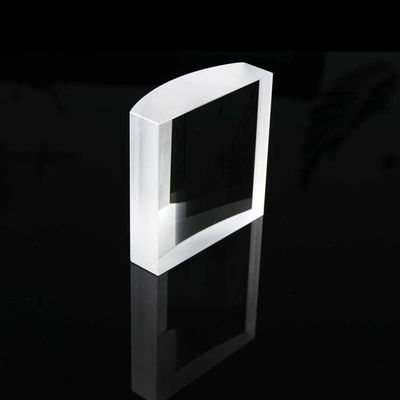

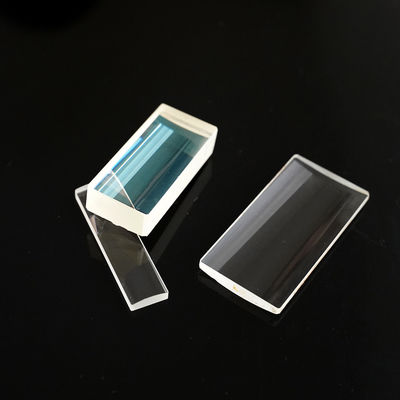

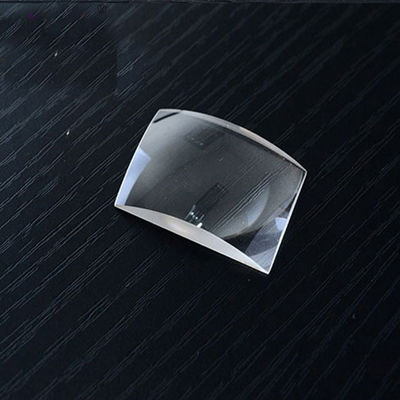

Optical LED Laser BK7 Biconcave Cylindrical Lens
Spécification du produit
Lieu d'origine:
CHANGHAÏ, CHINE
Nom de la marque:
Advance
Numéro de modèle:
Avance
Quantité minimum de commande:
10 morceaux
Prix:
$100.00/Pieces 10-99 Pieces
Capacité d'approvisionnement:
100000 morceaux/morceaux par semaine
Détails du produit
Usage:
Laser optique LED
Customized Support:
OEM, ODM
Materials:
BK7 Quartz Infrarouge ZnSe CaF2 etc.
Diameter:
Exigences douanières
Coating:
Revêtement AR
Color:
Transparent
Focal Length:
Demande personnalisée
Size:
Taille personnalisée
Description du produit
Laser optique LED BK7 Lentille cylindrique biconcave
La fabrication d'unLaser optique LED BK7 Lentille cylindrique biconcavenécessite une précision de surface extrême pour éviter la distorsion du faisceau. ChaqueLentille cylindrique biconcaveest poli pour obtenir une qualité de surface élevée, généralement 40 à 20 rayures, pour garantir que leLaserla lumière reste nette et sans diffusion. DansDIRIGÉcandidatures, leLaser optique LEDLa lentille aide au mélange des couleurs et à l'homogénéisation spatiale, offrant un profil d'éclairage fluide. Parce queBK7est un matériau robuste et chimiquement stable, leLentille cylindrique biconcave BK7conserve ses propriétés optiques sur de longues périodes d’utilisation industrielle. Qu'il soit intégré à un ordinateur de pocheLaserniveau ou un complexeLaser optique LEDoutil de diagnostic médical, ceLentille cylindrique biconcaveoffre la fiabilité et la puissance réfractive nécessaires aux environnements optiques à enjeux élevés.
Spécifications techniques : repères de l’objectif optique BK7
Le tableau suivant détaille les mesures de qualité professionnelle appliquées à nosLaser optique LED BK7 Lentille cylindrique biconcavesérie pour garantir le respect des normes industrielles.
| Fonctionnalité | Laser optique LED BK7 Lentille cylindrique biconcave | Avantage opérationnel |
|---|---|---|
| Substrat matériel | Verre BK7 de qualité optique | Haute clarté pourLaser optique LEDchemins. |
| Type d'objectif | Lentille cylindrique biconcave | Expansion du faisceau sur un seul axe pourLaserutiliser. |
| Qualité des surfaces | 40-20 à 20-10 Scratch-Creuse | Faible diffusion pour une intensité élevéeDIRIGÉsources. |
| Plage de distance focale | -5,0 mm à -500 mm (personnalisable) | Divergence flexible pourLentille cylindrique biconcave. |
| Centrage | < 3 minutes d'arc | Alignement précis duLaser optique LEDfaisceau. |
| Options de revêtement | AR, BBAR ou V-Coat | Transmission maximisée pour leLasersortir. |
| Tolérance dimensionnelle | ± 0,05 mm | Ajustement parfait pour leLentille cylindrique biconcave BK7. |
| Planéité de la surface | λ/2 par cm à 633 nm | Maintient l'intégrité du front d'onde pourLaser optique LED. |
- Gamme de diamètre :Dia.0.7mm-Dia.400mm
- Plage de rayon de courbe :R1.5-R∞ etc.
- Tolérance de diamètre :+/-0,1, +/-0,01, +/-0,005 etc.
- Surface de diamètre :λ, 1/2λ, 1/4λ, 1/10λ, etc.
- Tolérance d'épaisseur :+/-0,1, +/-0,05, +/-0,01, etc.
- Centration :+/-2', +/-1' etc.
- Ouverture N :5, 1, etc.
- Irrégularité ΔN :2, 1, 0,5, 0,2, etc.
- Qualité des surfaces :60/40, 40/20, 20/10, 10/5, etc.
Domaines d'application
- Génération de lignes laser :En utilisant leLentille cylindrique biconcave BK7dans les niveaux de construction et les outils d’alignement industriel.
- Balayage laser optique à LED :Intégrer leLentille cylindrique biconcavedans des scanners 3D et des lecteurs de codes-barres pour une capture rapide des données.
- Diagnostic médical :Utiliser leLaser optique LEDoptique pour l’éclairage grand angle des endoscopes et des outils chirurgicaux.
- Holographie et recherche :Employer leLentille cylindrique biconcave BK7pour créer des faisceaux de référence en laboratoireLaserconfigurations.
FAQ Produit Expert : Maîtriser la lentille cylindrique biconcave BK7
Cette section fournit des informations techniques sur la sélection et l'utilisation desLaser optique LED BK7 Lentille cylindrique biconcave.
Q1 : Pourquoi choisir une lentille cylindrique biconcave au lieu d’une lentille plan-concave ?
Répondre:UNLentille cylindrique biconcavefournit une divergence plus significative dans une distance physique plus courte par rapport à une lentille plan-concave. C'est idéal pour les compactsLaser optique LEDsystèmes où un grand angle de ventilateur est requis pour unLaserligne dans un espace limité.
Q2 : Le verre BK7 est-il adapté aux applications laser haute puissance ?
Répondre: BK7est excellent pour le visible et le proche infrarougeLasercandidatures. Pour une puissance extrêmement élevéeLaser optique LEDsystèmes, nous vous recommandons d'ajouter un revêtement à seuil de dommage élevé (LDT) à votreLentille cylindrique biconcave BK7pour éviter les dommages superficiels.
Q3 : Ces lentilles peuvent-elles être utilisées pour étendre la lumière LED ?
Répondre:Oui. Bien que souvent utilisé avecLasersources, lesLentille cylindrique biconcaveest parfait pourDIRIGÉéclairage où vous devez créer un effet de « lavage mural » ou un motif d'éclairage linéaire à partir d'un groupe deLaser optique LEDsources.
Q4 : Quel est l'avantage des revêtements AR sur une lentille laser optique à LED ?
Répondre:Un revêtement antireflet (AR) sur unLentille cylindrique biconcave BK7réduit les reflets de surface. Cela garantit qu'une plus grande partie duLaserouDIRIGÉl'énergie atteint l'objectif, augmentant l'efficacité duLaser optique LEDsystème.
Q5 : Comment puis-je spécifier la taille d'une lentille cylindrique biconcave BK7 personnalisée ?
Répondre:Vous pouvez spécifier la largeur, la longueur et l'épaisseur centrale. Parce que notreLaser optique LEDla fabrication est flexible, nous pouvons produire unLentille cylindrique biconcavedans des tailles allant de 2 mm à plus de 100 mm pour s'adapter à vos besoins spécifiquesLaserlogement.
Profil de l'entreprise
Shanghai Advance Optical-Electronics Technology Co., Ltd. est une entreprise de production basée sur la technologie, officiellement créée en septembre 2009. Le site de l'usine est situé dans le parc industriel de Qingpu, à Shanghai, à seulement une demi-heure de route de l'aéroport international de Shanghai Hongqiao. La société rassemble plusieurs excellents techniciens dans l'industrie optique et dispose de capacités de soutien complètes telles que des services de conception, de traitement et de vente optiques, mécaniques et électriques. Nous fournissons de tout cœur à chaque client des produits et services pratiques et de haute qualité.
Portée de l'activité :développement de modules optiques, mécaniques et électriques, traitement d'éléments optiques de précision, conception et traitement d'objectifs de caméra, solutions de conception optique et d'optimisation de chemin optique, consultation technique et service après-vente.
Champs d'application :vision industrielle, intelligence artificielle, biomédical, ville intelligente, surveillance haut de gamme, instruments de test, équipements, gravure laser, éclairage spécial, instituts de recherche scientifique, etc.
Avantages de l'entreprise :
Portée de l'activité :développement de modules optiques, mécaniques et électriques, traitement d'éléments optiques de précision, conception et traitement d'objectifs de caméra, solutions de conception optique et d'optimisation de chemin optique, consultation technique et service après-vente.
Champs d'application :vision industrielle, intelligence artificielle, biomédical, ville intelligente, surveillance haut de gamme, instruments de test, équipements, gravure laser, éclairage spécial, instituts de recherche scientifique, etc.
Avantages de l'entreprise :
- Disposer de capacités complètes de conception, de production et de vente et fournir aux clients des services d'approvisionnement pratiques et à guichet unique
- Il dispose de dizaines de milliers de moules et d'échantillons optiques, qui peuvent fournir aux clients des services d'épreuvage rapides à faible coût.
- Être capable de participer dès le début à la recherche et au développement de nouveaux produits du client, de fournir des plans et des suggestions réalisables et de réduire les détours du projet
