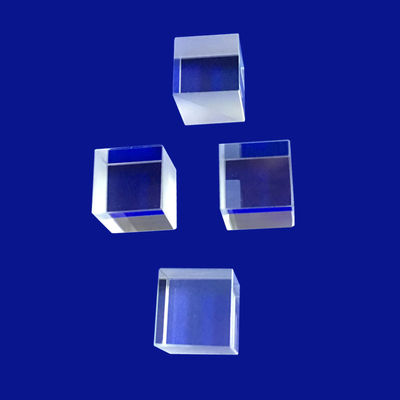

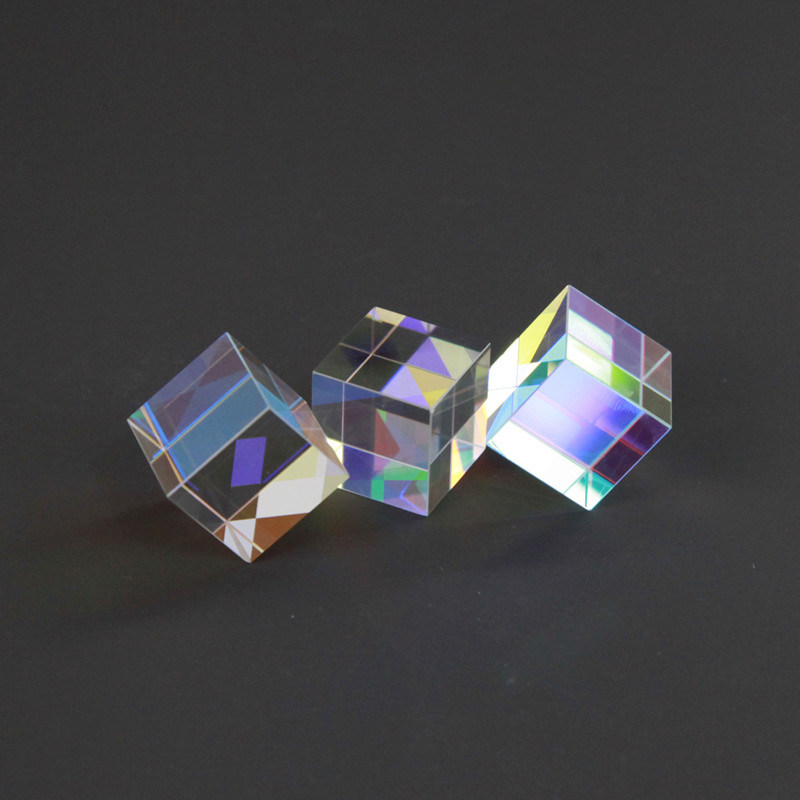

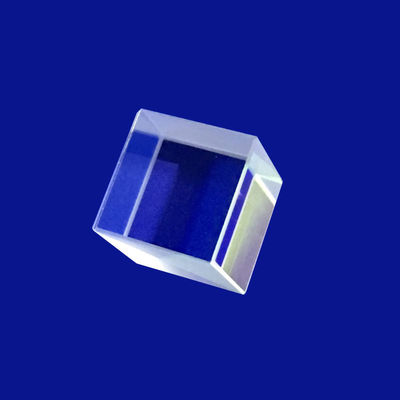

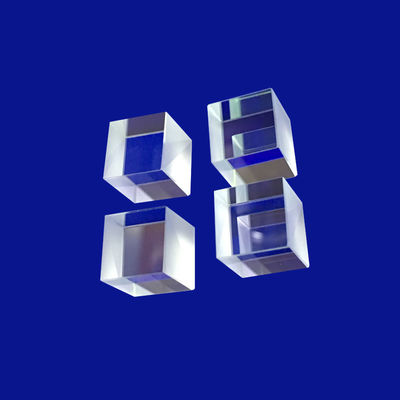

Degré de Fresnel 90 cube en prisme optique de GE de 3mm à de 100mm
Spécification du produit
Lieu d'origine:
Chine
Nom de la marque:
Advance
Attestation:
ROHS\Reach
Numéro de modèle:
Comme conditions
Quantité minimum de commande:
1
Prix:
$0.2~$100
Conditions de paiement:
T/T&L/C
Capacité d'approvisionnement:
1000k/par mois
Détails du produit
Mettre en évidence:
Cube en prisme optique de GE
,cube en prisme optique de 100mm
,prisme en verre de cube en 3mm
Material:
Verre optique / H-K9L, BK7/H-K9L
Customized Support:
OEM, ODM
Application Area:
Cube de prisme optique Ge
Dimension Tolerance:
+/-0,01mm
Fresnel:
90 degrés 3 mm à 100 mm
Angle Tolerance:
3"~2'
Length Tolerance:
+/-0,01mm
Width Tolerance:
+/-0,01mm
Description du produit
Fresnel cube de prisme optique Ge de 90 degrés de 3 mm à 100 mm
Dans les systèmes électro-optiques infrarouges à ondes longues (LWIR), la gestion du poids de la charge utile tout en maximisant l’ouverture optique constitue un défi technique crucial. NotreCube à prisme optique Ge Fresnel à 90 degrésreprésente une avancée révolutionnaire dans le routage des faisceaux infrarouges. Usiné à partir de Germanium monocristallin ou polycristallin de qualité optique (Ge), ce spécialiséPrisme OptiqueLa configuration remplace les optiques en verre massif traditionnelles et encombrantes. En intégrant un système micro-structuréFresnelmotif de zonage sur un compact90 degrésformat de déviation, ceCuberéalise une courbure de la lumière infrarouge et une focalisation spectrale à haute efficacité dans une empreinte s'étendant de3mm à 100mm, minimisant le volume et le poids en vrac dans les bancs optiques tactiques.
Les éléments standard en germanium sont intrinsèquement lourds en raison de la haute densité de l'élément brut (5,33 g/cm³), ce qui limite leur utilisation dans les systèmes de cardan aéroportés, les charges utiles thermiques des drones et le matériel de vision nocturne portable. NotrePrisme optique Gela conception contourne cette restriction en conservant un profil optique actif ultra-mince via un diamant tournéFresnelmicro-rainures. Chaque90 degrésla facette réfléchissante et réfractive est optimisée pour la bande thermique de 8 à 14 μm, offrant un débit de transmission maximal, une faible dispersion chromatique et une stabilité thermique élevée dans des changements environnementaux rapides courants dans les applications de surveillance de la défense et de l'industrie.
Spécification
Chaque composant en germanium est soumis à un audit de performance optique strict à l'aide de microscopie électronique à transmission (TEM) et d'interféromètres laser infrarouge à ondes longues.
| Paramètre technique | et capacité de qualité industrielle |
|---|---|
| Classement du produit | Cube de prisme optique Ge de Fresnel à 90 degrés/cintreuse de faisceau LWIR |
| Matériau du substrat | Germanium monocristallin de qualité optique (Ge, pureté 99,999 %) |
| Bande passante opérationnelle | 8,0 μm - 14,0 μm (infrarouge à ondes longues / LWIR) |
| Polyvalence dimensionnelle | Micro-cubes de 3 mm jusqu'à éléments à grande ouverture de 100 mm |
| Précision du pas de Fresnel | Espacement des rainures jusqu'à 20 μm (tournage diamanté à une seule pointe) |
| Déviations angulaires | ≤ 1 minute d'arc sur le plan de rotation de 90 degrés |
| Zone d'ouverture claire | ≥ 94% de la surface physique |
| Profil de surface (planéité) | ≤ 1,0 μm crête à vallée dans les zones de Fresnel actives |
| Revêtement antireflet (AR) | DLC haute durabilité (Diamond-Like Carbon) / AR à base de carbone |
| Indice de réfraction (n) | ≈ 4,003 à 10,6 μm (fournissant des trajets focaux ultra-courts) |
| Matériels | BK7 ou autre verre optique, quartz, saphir, Ge, Si, ZnSe, CaF2 etc. |
|---|---|
| Longueur | 3~100 mm |
| Largeur | 3~100 mm |
| Hauteur | 3~100 mm |
| Tolérance de longueur | +/-0,01mm |
| Tolérance de largeur | +/-0,01mm |
| Tolérance de hauteur | +/-0,01mm |
| Tolérance angulaire | 3"~2' |
| Irrégularité | ΔN = 0,1 ~ 0,5 |
| Précision des surfaces | N=1~3 |
| Qualité des surfaces | 10/5 ~ 60/40 |
| Revêtement | À la demande |
| Domaine d'application | Imagerie, éclairage, laser, etc. |
Avantages du système
Intégrer unCube à prisme optique Ge Fresnel à 90 degrésoffre des avantages majeurs au niveau du système par rapport aux miroirs métalliques réfléchissants traditionnels ou aux prismes thermiques solides :
- Réduction drastique de la masse des composants :Le profil ultra basFresnelles micro-rainures permettent à notre3mm à 100mmcubes pour obtenir une puissance optique identique à celle des optiques solides tout en réduisant le poids des composants jusqu'à 70 %, augmentant ainsi les temps de réponse du moteur dans les cardans optiques à grande vitesse.
- Pouvoir réfractif extrêmement élevé :L'indice de réfraction exceptionnellement élevé du germanium (n ≈ 4) permet90 degrésplan de courbure de la lumière pour fonctionner à l’intérieur d’enveloppes mécaniques incroyablement serrées, raccourcissant ainsi la longueur totale du train optique infrarouge.
- Uniformité thermique élevée (dn/dT géré) :Bien que le germanium soit sensible aux lentilles thermiques, nos revêtements de précision en couches minces et notre tournage au diamant sans contrainte minimisent la dégradation du front d'onde lorsqu'il est exposé à des plages de températures sévères (-40°C à +80°C).
Champs d'intégration principaux
- Cardans thermiques pour véhicules aériens sans pilote (UAV) :LégerPrisme optique Genoyaux utilisés dans les charges utiles multi-capteurs de drones pour rediriger la lumière LWIR vers les capteurs microbolomètres internes.
- Systèmes infrarouges prospectifs (FLIR) :Compact90 degrésjonctions pliantes à l’intérieur des viseurs de conduite des véhicules et des modules de ciblage tactiques.
- Alignements coaxiaux laser CO2 industriels :RobusteCubeséparateurs utilisés pour acheminer et échantillonner des trajectoires laser de découpe haute puissance de 10,6 μm pour le profilage du faisceau en temps réel.
- Thermographie portable et sécurité des frontières :Utilisé dans les caméras thermiques portables pour minimiser le poids de l'appareil et réduire la fatigue de l'opérateur lors d'une surveillance étendue sur le terrain.
Foire aux questions
Q1 : Pourquoi le germanium (Ge) est-il choisi pour ce prisme de Fresnel à 90 degrés au lieu du verre optique standard ?
UN:Les verres optiques standards (comme les formulations de silicate ou de borosilicate) deviennent complètement opaques et agissent comme une barrière absolue à l'absorption des ondes lumineuses au-dessus de 2,5 μm. Pour les applications d'imagerie thermique et de sécurité fonctionnant dans le spectre infrarouge à ondes longues (8 à 14 μm), des substrats semi-conducteurs spécialisés sont obligatoires.Germanium (Ge)dispose d'une vaste fenêtre de transmission s'étendant de 2,0 μm à 16,0 μm et possède un indice de réfraction exceptionnellement élevé, ce qui en fait le premier matériau pour l'imagerie thermique et infrarouge d'élitedivision du faisceauarchitectures.
Q2 : Comment la conception Fresnel profite-t-elle à une configuration Cube de 3 mm à 100 mm ?
UN:Dans les systèmes à grande ouverture (jusqu'à100mm), un prisme solide en germanium est extrêmement lourd et sujet à de graves pertes d'absorption interne en raison de l'épaisse couche de matériau à travers laquelle la lumière doit voyager. LeFresnelLe design décompose la surface incurvée continue d'un objectif classique en une série d'anneaux concentriques à profil bas. Cela nous permet de fabriquer unPrisme optique Gequi maintient un profil ultra-mince dans toutes les tailles de3mm à 100mm, minimisant considérablement la longueur du trajet d'absorption optique, maximisant la transmission de la lumière thermique et réduisant considérablement les coûts des matières premières.
Q3 : Comment protégez-vous les micro-rainures délicates du prisme de Fresnel des conditions de terrain difficiles ?
UN:Le germanium est un élément relativement mou (Vickers ≈ 780) et peut être sensible à l'érosion environnementale. Pour garantir une capacité de survie absolue, les surfaces structurées de notreFresnel 90 degrésles cubes sont traités avec un revêtement dur spécialisé Diamond-Like Carbon (DLC). Cette couche mince se rapproche de la dureté physique du diamant naturel, offrant ainsi une protection complète au diamant.Cubecontre les rayures dues au vent de sable, à la corrosion par l'eau salée, aux solvants chimiques et à une humidité élevée, garantissant un déploiement à long terme dans les théâtres marins ou désertiques.
Q4 : Ces prismes optiques Ge peuvent-ils répondre aux exigences infrarouges double bande (MWIR et LWIR) ?
UN:Oui. Alors que les configurations standard sont optimisées pour la bande LWIR de 8 à 14 μm, le germanium monocristallin transmet également naturellement la lumière infrarouge à ondes moyennes (MWIR, 3 à 5 μm). En modifiant la géométrie de nos rainures de tournage diamanté à point unique (SPDT) et en appliquant des films minces multicouches antireflet à large bande (BBAR) personnalisés, notre équipe d'ingénierie peut personnaliser lePrisme optique personnalisépour fonctionner simultanément sur les deux bandes. Cela en fait la solution idéale pour les capteurs thermiques double bande et les plates-formes d'imagerie de fusion avancées.
