60/40 40/20 lentille concave de Plano

Qualité 60/40 40/20 lentille concave de Plano usine
Qualité 60/40 40/20 lentille concave de Plano usine
Qualité 60/40 40/20 lentille concave de Plano usine
Qualité 60/40 40/20 lentille concave de Plano usine
Qualité 60/40 40/20 lentille concave de Plano usine
Qualité 60/40 40/20 lentille concave de Plano usine
Qualité 60/40 40/20 lentille concave de Plano usine
Spécification du produit
Lieu d'origine: Chine
Nom de la marque: Advance
Attestation: ROHS\Reach
Numéro de modèle: Comme conditions
Quantité minimum de commande: 1
Prix: $0.2~$100
Conditions de paiement: T/T&L/C
Capacité d'approvisionnement: 1000k/par mois
Détails du produit
Mettre en évidence:

60/40 lentille concave 40/20 de plano

,

40/20 lentille concave de plano

,

Lentille BK7 convexe plate
Customized Support: OEM, ODM
Structure: Plano-convexe
Shape: Sphérique
Materials: BK7, Quartz, Infrarouge, Saphir, Ge, Si, ZnSe, CaF2, etc.
Application: Éléments optiques
Diameter: 25 mm
Coating: Revêtement AR
Surface Quality: 60/40 40/20
Color: Transparent
Description: Objectif bi-télécentrique
Certificate: ROHS
Focal Length: Demande personnalisée
Size: Taille personnalisée
Interface Type: Canon EF-S
Centerthickness: 5 mm
Width Tolerance: +/-0,01mm
Style: Antique
Focal Length Tolerance: +/- 1%
Material: verre optique
Operatingtemperature: °C -20 à 70
Description du produit

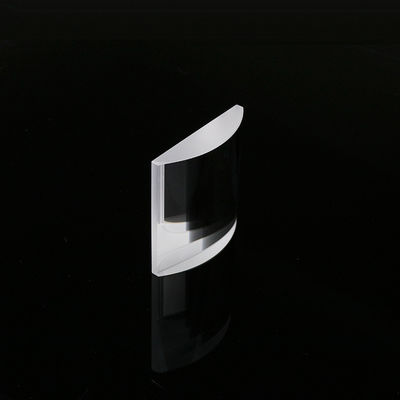

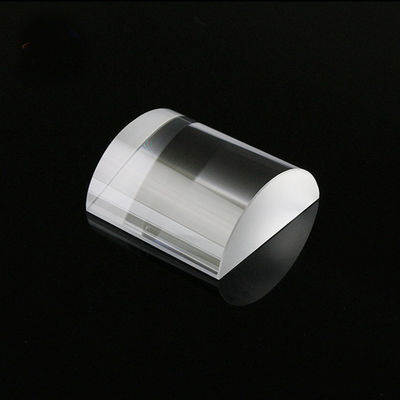

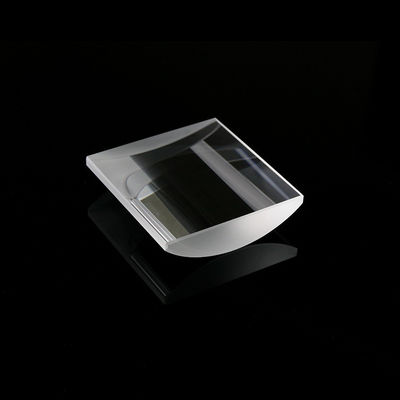

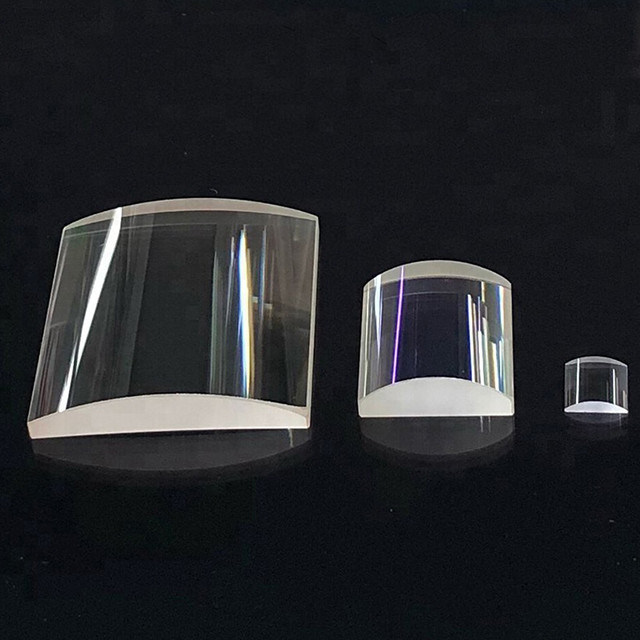

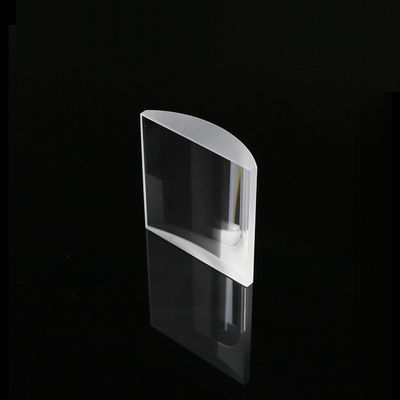

Lentille concave plan 60/40 40/20
Éléments optiques, lentille cylindrique convexe Plan K9, verre optique, longueur focale, lentilles à condensation, personnalisation acceptée
Caractéristiques
Paramètre Caractéristiques
Gamme de diamètre Dia.0.7mm-Dia.400mm
Plage de rayon de courbe R1.5-R∞ etc.
Tolérance de diamètre +/-0,1, +/-0,01, +/-0,005 etc.
Surface de diamètre λ, 1/2λ, 1/4λ, 1/10λ, etc.
Tolérance d'épaisseur +/-0,1, +/-0,05, +/-0,01, etc.
Centrage +/-2', +/-1' etc.
Ouverture N 5, 1, etc.
Irrégularité ΔN 2, 1, 0,5, 0,2, etc.
Qualité des surfaces 60/40, 40/20, 20/10, 10/5, etc.
Aperçu professionnel : la science de la distance focale négative

Dans le domaine de l'optique de précision, leLentille concave plan 60/40 40/20sert de composant fondamental pour l’expansion du faisceau et la divergence de la lumière. UNLentille Plano Concavese caractérise par une surface plane et une surface incurvée vers l'intérieur (concave), ce qui donne une distance focale négative. Cette géométrie unique permet auLentille concave plan 60/40 40/20pour diverger la lumière incidente collimatée, ce qui le rend indispensable pour étendre les faisceaux laser ou augmenter les distances focales dans les ensembles optiques existants.

Notre processus de fabrication pour leLentille concave plan 60/40 40/20donne la priorité à l’intégrité de la surface. En offrant les deux60/40(qualité commerciale standard) et40/20(qualité laser de précision) qualités de surface grattées, nous veillons à ce que chaqueLentille Plano Concaverépond aux exigences spécifiques en matière de perte de diffusion de votre application. Que vous intégriez unLentille Plano Concave 60/40dans un système d'éclairage de base ou en utilisant unLentille Plano Concave 40/20pour la manipulation laser haute puissance, nos lentilles offrent des performances optiques constantes sur toute l’ouverture claire.

Plano Concave Lens optical diagram showing light divergence
Divers domaines d'application
  • Projection laser :Utilisation d'une lentille Plano Concave pour diverger les lignes laser pour la numérisation et le nivellement.
  • Endoscopie médicale :Intégration d'une lentille micro concave plan 40/20 pour élargir le champ de vision dans les outils de diagnostic.
  • Spectroscopie :Utiliser la puissance négative d'une lentille plan concave pour équilibrer les aberrations optiques dans les systèmes dispersifs.
  • Défense Optique :Implémentation d'un objectif plan concave 60/40 40/20 dans les télémètres et le matériel de désignation de cible.
Recommended optical products Company profile overview
Profil de l'entreprise

Shanghai Advance Optical-Electronics Technology Co., Ltd. est une entreprise de production basée sur la technologie, officiellement créée en septembre 2009. Le site de l'usine est situé dans le parc industriel de Qingpu, à Shanghai, à seulement une demi-heure de route de l'aéroport international de Shanghai Hongqiao.

La société rassemble plusieurs excellents techniciens dans l'industrie optique et dispose de capacités de soutien complètes telles que des services de conception, de traitement et de vente optiques, mécaniques et électriques. Nous fournissons de tout cœur à chaque client des produits et services pratiques et de haute qualité.

Portée de l'activité
  • Développement de modules optiques, mécaniques et électriques
  • Traitement de précision des éléments optiques
  • Conception et traitement des objectifs de caméra
  • Solutions de conception optique et d’optimisation du chemin optique
  • Conseil technique et service après-vente
Champs d'application

Vision industrielle, intelligence artificielle, biomédical, ville intelligente, surveillance haut de gamme, instruments de test, équipements, gravure laser, éclairage spécial, instituts de recherche scientifique, etc.

Avantages de l'entreprise
  • Capacités complètes de conception, de production et de vente avec des services d’approvisionnement pratiques et centralisés
  • Des dizaines de milliers de moules et d'échantillons optiques pour des services d'épreuvage rapides à faible coût
  • Participation précoce à la R&D du nouveau produit du client avec des plans et des suggestions réalisables
Company certifications and quality standards Industry certifications and accreditations Trade show and exhibition participation Product packaging and delivery process Additional product information
Foire aux questions
Q : Quand dois-je choisir une lentille plano concave 40/20 plutôt qu’une lentille plano concave 60/40 ?
Répondre:Le choix dépend de votre source de lumière. UNLentille Plano Concave 40/20est essentiel pour les applications laser où les défauts de surface peuvent provoquer un échauffement localisé ou une diffusion de la lumière. Si votre application implique une lumière non cohérente, comme un éclairage LED, unLentille Plano Concave 60/40offre la même précision mécanique à un prix plus économique.
Q : Comment la tolérance de diamètre de ±0,005 mm profite-t-elle à mon assemblage ?
Répondre:Dans les barillets optiques de haute précision, le jeu mécanique peut conduire à une décentration. En spécifiant unLentille concave plan 60/40 40/20avec un±0,005mmtolérance, vous garantissez un ajustement concentrique parfait, essentiel au maintien de l’axe optique dans les assemblages d’imagerie sensibles.
Q : Une lentille Plano Concave peut-elle être utilisée pour les lasers CO₂ haute puissance ?
Répondre:Oui, à condition queLentille Plano Concaveest fabriqué à partir de séléniure de zinc (ZnSe). Nous appliquons notre40/20normes de surface aux substrats ZnSe pour garantir que la lentille peut résister à une densité énergétique élevée sans fracturation thermique.
Q : Comment vérifier l'irrégularité de la surface d'une lentille plano concave 60/40 40/20 ?
Répondre:Nous utilisons des interféromètres Zygo pour mesurer l'erreur du front d'onde. ChaqueLentille Plano Concave 40/20subit un contrôle ΔN rigoureux pour garantir que l'irrégularité est comprise entre 0,1 et 0,5 λ, garantissant ainsi que la lumière détournée reste uniforme et prévisible.
Q : Quel est le délai de livraison pour un objectif Plano Concave 60/40 40/20 à distance focale personnalisée ?
Répondre:Notre ligne de production flexible permet un prototypage rapide. Une coutumeLentille Plano Concaveavec des rayons spécifiques peuvent généralement être conçus et revêtus dans un délai de 2 à 4 semaines, en fonction du matériau et de la complexité du revêtement.
Q : Quels sont vos principaux produits ou dans quel domaine vos produits sont-ils utilisés ?

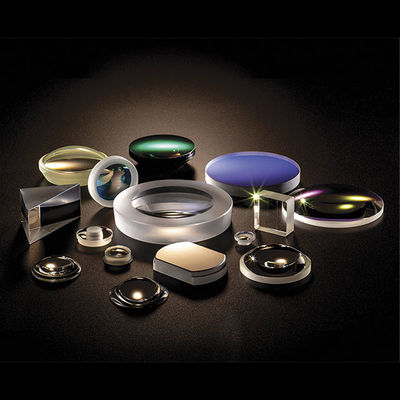

Répondre:Nous sommes spécialisés dans la conception optique, le traitement des éléments optiques et l'assemblage de lentilles. Nos produits comprennent une lentille sphérique, une lentille asphérique, une lentille cylindrique, un miroir réflecteur, un filtre, une lentille à tige, des lentilles de caméra, etc. Nos produits sont largement utilisés dans les applications d'imagerie, de laser et d'éclairage.
Q : Quel est votre avantage ?
Répondre:
  • Nous avons environ des dizaines de milliers de modules et luminaires optiques en stock et employons plusieurs techniciens et gestionnaires exceptionnels qui nous permettent de fournir une excellente qualité dans des délais courts tout en réduisant les coûts de développement pour les clients.
  • Nous pouvons aider les clients à optimiser leurs systèmes optiques et leur fournir des solutions ou des suggestions optiques gratuites.
Q : Quel est votre MOQ ?
Répondre:10 pièces.
Q : Quel est votre délai de livraison ?
Répondre:1 jour pour les articles en stock et 25 à 35 jours pour les nouveaux projets.
Q : Quel est votre type d’expédition ?
Répondre:Généralement par FedEx, DHL, TNT, EMS, etc. ou par des transporteurs désignés par le client.
Q : Quelle est la condition de paiement ?
Répondre:T/T, L/C, VISA, PayPal, Alipay ou négociation.
Q : Quelle est votre période de garantie de qualité ?
Répondre:Trois ans.
