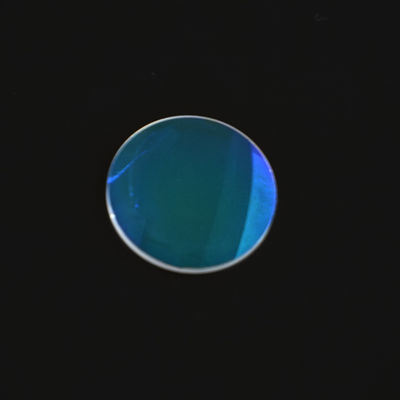

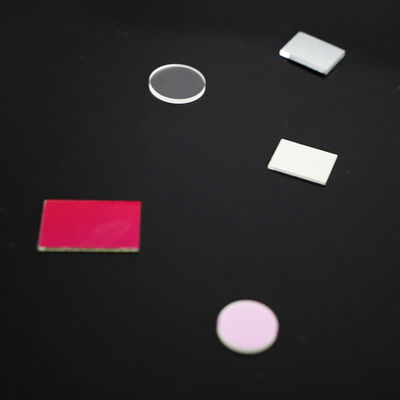

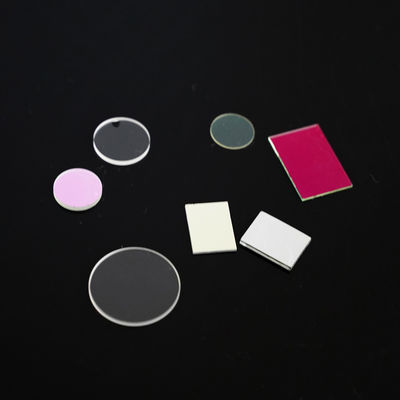

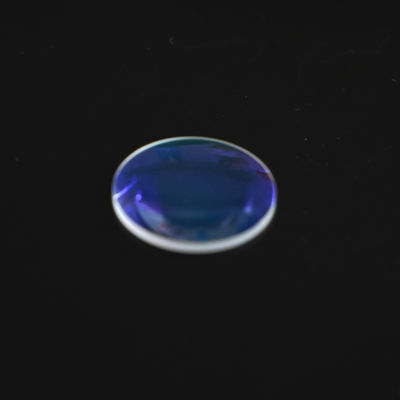

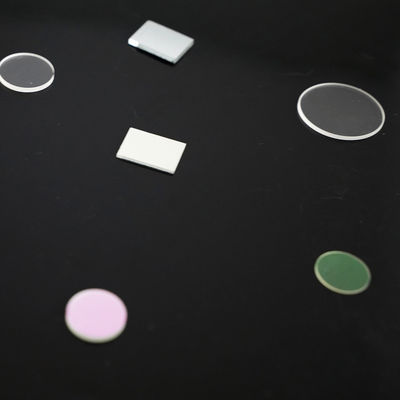

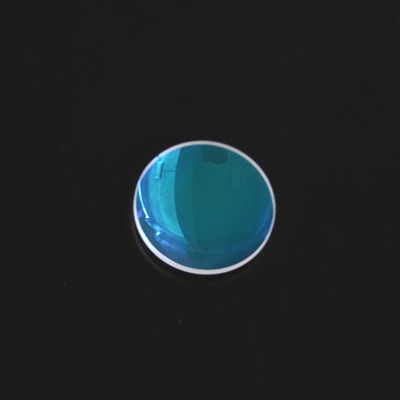

Représentation filtre passe-bande BK7 dichroïque de 1.5mm à de 300mm
Spécification du produit
Lieu d'origine:
Chine
Nom de la marque:
Advance
Attestation:
ROHS\Reach
Numéro de modèle:
Comme conditions
Quantité minimum de commande:
1
Prix:
$0.2~$100
Conditions de paiement:
T/T&L/C
Capacité d'approvisionnement:
1000k/par mois
Détails du produit
Mettre en évidence:
Filtre passe-bande BK7 dichroïque
,filtre passe-bande dichroïque de 300mm
,filtre optique dichroïque de 1.5mm
Use:
Filtre passe-bande dichroïque
Customized Support:
OEM, ODM
Application Area:
imagerie par fluorescence
Focal Length:
coutume
Filter Ring Color:
Noir Argent Or (Personnalisable)
Length:
5 ~ 200 mm (personnalisable)
Description du produit
Filtre à bande passante dichroïque de 1,5 mm à 300 mm
LeFiltre à bande passante dichroïque de 1,5 mm à 300 mmest un composant de filtrage optique de précision conçu pour transmettre sélectivement une plage de longueurs d'onde définie tout en réfléchissant ou en bloquant les régions spectrales indésirables.Construit sur des substrats de verre optique BK7 de haute qualité, ce filtre à bande passante dichroïque exploite une technologie de revêtement à film mince avancée pour atteindre des coupes spectrales nettes, une transmission de pointe élevée et une excellente stabilité environnementale.La large gamme de tailles de 1.5 mm à 300 mm permet d'intégrer ce filtre dans des modules d'imagerie compacts ainsi que dans des systèmes optiques à grande échelle.
Dans les applications d'imagerie, la précision spectrale et le rapport signal/bruit sont essentiels.Filtre à bande passante dichroïque de 1,5 mm à 300 mmest conçu pour fournir une sélection précise des longueurs d'onde, en veillant à ce que seule la bande spectrale souhaitée atteigne le détecteur.et l' analyse multispectraleLe substrat BK7 offre une excellente homogénéité optique et un indice de réfraction d'environ 1,517 à 587,6 nm,assurant une distorsion minimale du front d'onde et une qualité d'image élevée.
En outre, le revêtement diélectrique multicouche utilisé dans leFiltre à bande passante dichroïque de 1,5 mm à 300 mmIl offre une transmission élevée à l'intérieur de la bande de passage (souvent > 90%) et un fort blocage à l'extérieur de la bande de passage (OD3-OD6 ou supérieur selon la conception).Les options de personnalisation incluent la longueur d'onde centrale (CWL), largeur de bande (FWHM), angle d'incidence et durabilité du revêtement, permettant une adaptation précise à des systèmes d'imagerie spécifiques et à des conditions d'éclairage.
Les spécifications
| Matériaux | BK7 ou autre verre optique, quartz, saphir, Ge, Si, ZnSe, CaF2 etc. |
|---|---|
| Longueur | 5 à 200 mm |
| Largeur | 5 à 200 mm |
| Diamètre | 1.5 à 300 mm |
| Tolérance d'épaisseur centrale | +/- 0,01 mm |
| Tolérance de longueur | +/- 0,01 mm |
| Tolérance de largeur | +/- 0,01 mm |
| Tolérance au diamètre | +/- 0,0005 mm |
| Précision de surface | N = 1 à 3 |
| Irrégularité | Le point de départ est le point de départ de l'appareil.5 |
| Qualité des surfaces | 10/5 à 60/40. |
| Le revêtement | Sur demande |
| Domaine d'application | Imagerie, éclairage, laser, etc. |
Applications
- Imagerie par fluorescence:Isolement des longueurs d'onde d'excitation et d'émission dans les systèmes d'imagerie biologique et médicale.
- Vue mécanique:Amélioration du contraste et réduction du bruit de fond dans les systèmes d'inspection industriels.
- Analyse spectrale:Utilisé dans les instruments nécessitant une discrimination précise des longueurs d'onde.
- Astronomie et télédétection:Filtrer des bandes spectrales spécifiques pour l'observation et l'acquisition de données.
- Systèmes laser:Sélectionner ou isoler des longueurs d'onde laser spécifiques pour la mesure et le traitement.
- Diagnostique médicale:Systèmes d'imagerie nécessitant une grande précision spectrale et une intégrité du signal.
Produits recommandés
Profil de l'entreprise
Shanghai Advance Optical-Electronics Technology Co., Ltd est une entreprise de production basée sur la technologie, officiellement créée en septembre 2009.Shanghai, à seulement une demi-heure de route de l'aéroport international de Shanghai Hongqiao.L'entreprise regroupe plusieurs techniciens d'excellence dans l'industrie optique et dispose de capacités d'accompagnement complètes telles que la conception optique mécanique et électriqueNous fournissons de tout cœur à chaque client des produits et services de haute qualité et pratiques.
Portée des activités:le développement de modules optiques mécaniques et électriques, le traitement des éléments optiques de précision, la conception et le traitement des lentilles de caméra, la conception optique et les solutions d'optimisation des chemins optiques,consultation technique et service après-vente.
Les champs d'application:la vision artificielle, l'intelligence artificielle, la biomédecine, la ville intelligente, la surveillance haut de gamme, les instruments d'essai, les équipements, l'incision au laser, l'éclairage spécial, les établissements de recherche scientifique, etc.
Avantages pour l'entreprise:
- Des capacités complètes de conception, de production et de vente, fournissant aux clients des services d'approvisionnement pratiques à guichet unique
- Des dizaines de milliers de moules et d'échantillons optiques, permettant des services de vérification rapide à faible coût
- Participation précoce à la recherche et au développement de nouveaux produits par le client, fourniture de plans et de suggestions réalisables pour minimiser les détours du projet
Certifications
Exposition
Emballage et livraison
Questions fréquemment posées
Quelle est la fonction du filtre à bande passante dichroïque BK7 de 1,5 mm à 300 mm?
Il transmet sélectivement une plage de longueurs d'onde spécifique tout en bloquant ou en réfléchissant les longueurs d'onde indésirables, améliorant ainsi la précision de l'imagerie et la qualité du signal.
Pourquoi le BK7 est-il utilisé comme matériau de substrat?
Le BK7 offre une excellente homogénéité optique, de faibles inclusions, un indice de réfraction stable et une transmission élevée dans la gamme visible et proche infrarouge, ce qui le rend idéal pour les applications d'imagerie.
Que signifie "pass band" dans ce filtre?
Un filtre à bande passante ne permet de passer qu'une plage de longueurs d'onde définie (largeur de bande) tout en rejetant les longueurs d'onde situées en dehors de cette plage.
Le filtre peut-il être personnalisé pour des longueurs d'onde spécifiques?
Oui, leFiltre à bande passante dichroïque de 1,5 mm à 300 mmpeuvent être adaptés en longueur d'onde centrale, en bande passante, en performances de revêtement et en taille pour répondre à des exigences spécifiques en matière d'imagerie ou de système optique.
Quelles industries utilisent ce type de filtre?
Il est largement utilisé dans l'imagerie biomédicale, la vision automatique, la spectroscopie, les systèmes laser, l'astronomie et l'instrumentation optique avancée.
