10/5 à 60/40 520nm filtres en verre optiques, filtre de passage court pour les instruments optiques
Spécification du produit
Lieu d'origine:
Chine
Nom de la marque:
Advance
Attestation:
ROHS\Reach
Numéro de modèle:
Comme conditions
Quantité minimum de commande:
1
Prix:
$0.2~$100
Conditions de paiement:
T/T&L/C
Capacité d'approvisionnement:
1000k/par mois
Détails du produit
Mettre en évidence:
60/40 520nm filtres en verre optiques
,520nm 60/40 filtres en verre optiques
,520nm 60/40 10/5 filtre de passage court
Customized Support:
OEM, ODM
Use:
Filtre à passage court
Material:
verre optique
Focal Length:
coutume
Coating:
sur demande
Diameter:
25 mm
Diameter Tolerance:
+/-0,005mm
Surface Accuracy:
N=1~3
Centerthickness Tolerance:
+/-0,01mm
Focal Length Tolerance:
+/- 1%
Surface Quality:
10/5~60/40
Application Area:
Instruments optiques
Interface Type:
Canon EF-S
Centerthickness:
5 mm
Width Tolerance:
+/-0,01mm
Style:
Antique
Shape:
Sphérique
Operatingtemperature:
°C -20 à 70
Filter Ring Color:
(personnalisable)
Coating Choice:
(personnalisable)
Refractiveindex:
1.52
Focal Length:
150mm
Description du produit
Filtres en verre optique 10/5 à 60/40 520nm, filtre passe-court pour instruments optiques
LeFiltres en verre optique 10/5 à 60/40 520nm, filtre passe-court pour instruments optiquesest un composant optique de précision conçu pour transmettre des longueurs d'onde inférieures à 520 nm tout en bloquant efficacement les longueurs d'onde plus longues dans le spectre visible et proche infrarouge. Cette caractéristique de filtrage passe-court le rend très utile dans les systèmes optiques où la séparation spectrale, l'amélioration du signal et l'amélioration du contraste sont nécessaires.
Fabriqué à partir de substrats en verre optique de haute qualité avec des revêtements interférentiels multicouches avancés, le filtre garantit des caractéristiques de coupure spectrale nettes et une efficacité de transmission élevée dans la région de la bande passante. Les options de qualité de surface allant de 10/5 à 60/40 niveaux de grattage offrent une flexibilité pour différentes exigences de systèmes optiques, depuis l'instrumentation scientifique haut de gamme jusqu'aux dispositifs optiques industriels.
Le point de coupure de 520 nm est particulièrement important dans les applications impliquant la suppression de la fluorescence verte, la séparation spectrale RVB et les systèmes d'étalonnage optique. En bloquant les longueurs d'onde supérieures à 520 nm, le filtre améliore la clarté de l'image, réduit le bruit de fond et améliore la sensibilité de détection dans les instruments optiques. Cela le rend adapté aussi bien aux systèmes de laboratoire qu'aux configurations optiques industrielles nécessitant des performances spectrales stables et reproductibles.
Champs d'application
- Systèmes d'imagerie optique :Améliorer le contraste dans les appareils d'imagerie scientifiques et industriels
- Microscopie à fluorescence :Isoler les longueurs d'onde d'excitation et d'émission inférieures à 520 nm
- Instruments de spectroscopie :Améliorer la discrimination des longueurs d'onde et la précision des mesures
- Systèmes de vision industrielle :Augmenter la précision de la détection en filtrant le bruit spectral indésirable
- Systèmes laser :Utilisé pour la sélection de longueur d'onde et le conditionnement du signal optique
- Laboratoires de recherche :Expériences optiques nécessitant une séparation spectrale précise
Caractéristiques
| Paramètre | Spécification |
|---|---|
| Nom du produit | Filtres en verre optique 10/5 à 60/40 520nm, filtre passe-court pour instruments optiques |
| Type de filtre | Filtre passe-court |
| Longueur d'onde de coupure | 520 nm |
| Qualité des surfaces | 10/5 à 60/40 Scratch-Creuse |
| Matériel | Verre optique (substrat de haute qualité) |
| Type de revêtement | Revêtement interférentiel multicouche |
| Portée de transmission | 350 nm - 520 nm (bande passante typique) |
| Plage de blocage | >520 nm (rouge visible + suppression NIR) |
| Efficacité de transmission | >90 % (dans la bande passante) |
| Planéité de la surface | λ/4 ou mieux |
| Épaisseur | 0,5 mm - 3,0 mm (personnalisable) |
| Température de fonctionnement | -40°C à +85°C |
| Application | Instruments optiques, systèmes d'imagerie, spectroscopie |
Détails techniques supplémentaires
| Matériels | BK7 ou autre verre optique, quartz, saphir, Ge, Si, ZnSe, CaF2 etc. |
|---|---|
| Longueur | 5~200mm |
| Largeur | 5~200mm |
| Diamètre | 1,5 ~ 300 mm |
| Tolérance d'épaisseur centrale | +/-0,01mm |
| Tolérance de longueur | +/-0,01mm |
| Tolérance de largeur | +/-0,01mm |
| Tolérance de diamètre | +/-0,0005mm |
| Précision des surfaces | N=1~3 |
| Irrégularité | ΔN = 0,1 ~ 0,5 |
| Qualité des surfaces | 10/5 ~ 60/40 |
| Revêtement | À la demande |
| Domaine d'application | Imagerie, éclairage, laser, etc. |

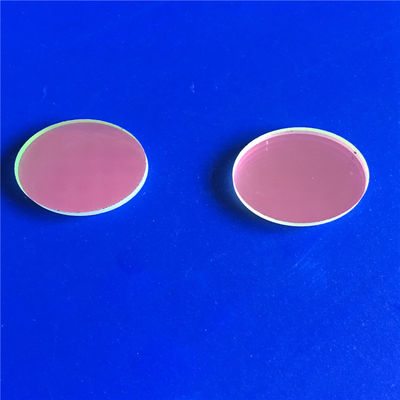

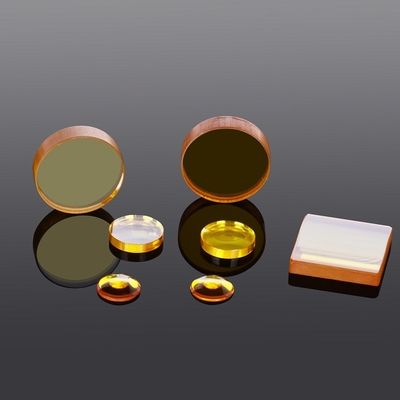

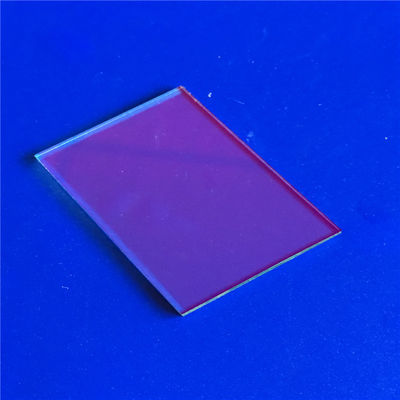

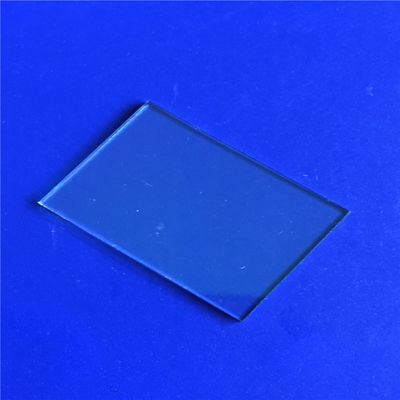

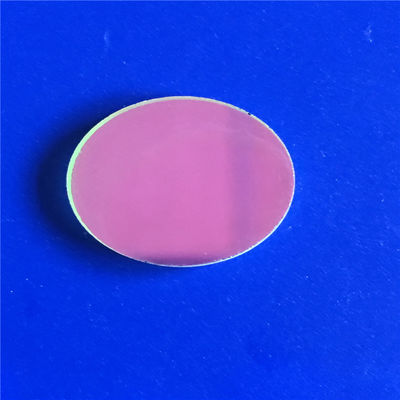

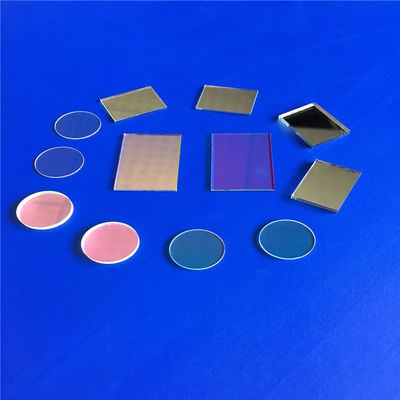

Images du produit
Foire aux questions
Quelle est la fonction principale des filtres en verre optique 10/5 à 60/40 520 nm, filtre passe-court pour instruments optiques ?
Il transmet la lumière en dessous de 520 nm tout en bloquant les longueurs d'onde plus longues, améliorant ainsi la clarté spectrale et le contraste de l'imagerie dans les systèmes optiques.
Pourquoi 520 nm est-il une longueur d’onde de coupure importante ?
520 nm correspond à la limite entre la lumière visible verte et rouge, ce qui le rend idéal pour les applications nécessitant une séparation de la fluorescence verte ou la suppression de longueurs d'onde plus longues.
Que signifie « qualité de surface 10/5 à 60/40 » ?
Il indique la plage de qualité de surface de grattage, où 10/5 représente une précision plus élevée et 60/40 représente une qualité optique standard en fonction des exigences du système.
Le filtre peut-il être personnalisé pour différents systèmes optiques ?
Oui, le filtre peut être personnalisé en termes d'épaisseur, de conception de revêtement et de taille pour répondre aux exigences spécifiques des instruments optiques.
Quelles industries utilisent couramment ce filtre ?
Il est largement utilisé dans les applications de microscopie, de spectroscopie, de vision industrielle, de systèmes laser et de recherche optique scientifique.
