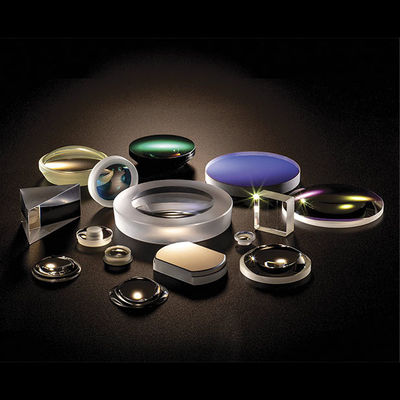

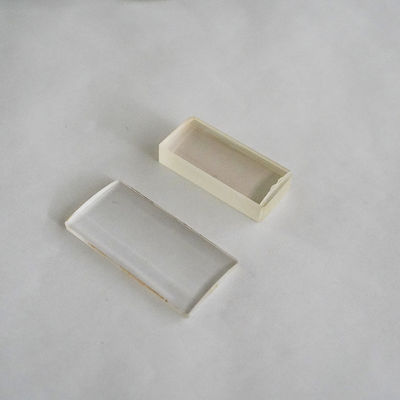

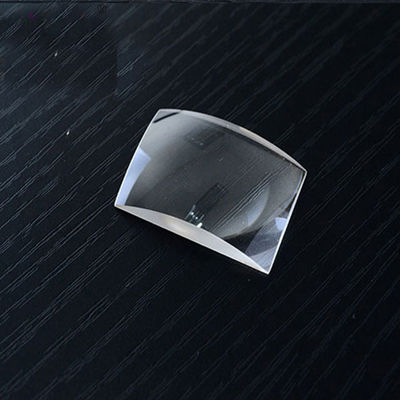

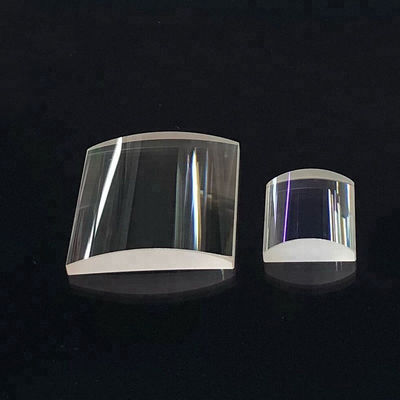

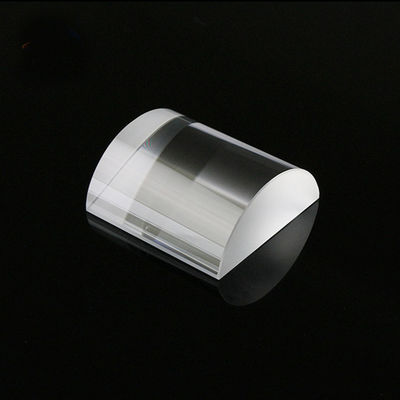

Lentille infrarouge cylindrique convexe de collimateur de laser de Plano

Qualité Lentille infrarouge cylindrique convexe de collimateur de laser de Plano usine
Qualité Lentille infrarouge cylindrique convexe de collimateur de laser de Plano usine
Qualité Lentille infrarouge cylindrique convexe de collimateur de laser de Plano usine
Qualité Lentille infrarouge cylindrique convexe de collimateur de laser de Plano usine
Qualité Lentille infrarouge cylindrique convexe de collimateur de laser de Plano usine
Qualité Lentille infrarouge cylindrique convexe de collimateur de laser de Plano usine
Qualité Lentille infrarouge cylindrique convexe de collimateur de laser de Plano usine
Spécification du produit
Lieu d'origine: Chine
Nom de la marque: Advance
Attestation: ROHS\Reach
Numéro de modèle: Comme conditions
Quantité minimum de commande: 1
Prix: $0.2~$100
Conditions de paiement: T/T&L/C
Capacité d'approvisionnement: 1000k/par mois
Détails du produit
Mettre en évidence:

Lentille infrarouge de collimateur de laser

,

Lentille cylindrique de collimateur de laser

,

Lentille enduite convexe de Plano AR
Application: Lentille de collimateur laser infrarouge
Customized Support: OEM, ODM
Materials: Quartz Saphir CaF2 BK7 Personnalisable
Coating: Revêtement AR
Surface Quality: Personnalisable
Focal Length: Demande personnalisée
Size: Taille personnalisée
Width Tolerance: +/-0,01mm
Focal Length Tolerance: +/- 1%
Operatingtemperature: °C -20 à 70
Description du produit
Lentille de collimateur laser infrarouge cylindrique convexe plan
Présentation du produit

Le processus de fabrication d'unLentille de collimateur laser infrarouge cylindrique convexe plannécessite un meulage CNC avancé et un tournage au diamant pour obtenir la précision de surface nécessaire. Parce queLaser infrarougeLes systèmes sont très sensibles aux lentilles thermiques et à l'absorption des matériaux, lePlano Convexe CylindriqueLe substrat doit être choisi pour son indice de réfraction spécifique et son faible coefficient d’absorption.

En tant que professionnelLentille collimateur, ces optiques sont généralement traitées avec des revêtements antireflet (AR) haute durabilité adaptés à des bandes IR spécifiques (telles que 3-5 μm ou 8-12 μm). Cela garantit que leLaser infrarouge cylindrique plan convexela sortie maintient une efficacité énergétique maximale. Qu'il soit utilisé dans le système LiDAR d'un véhicule autonome ou dans un viseur d'arme thermique haut de gamme, leLentille collimateurfournit la stabilité fondamentale du faisceau requise pour une acquisition de données précise et un éclairage de la cible.

Spécifications techniques
Paramètre Caractéristiques
Gamme de diamètre Dia.0.7mm-Dia.400mm
Plage de rayon de courbe R1.5-R∞ etc.
Tolérance de diamètre +/-0,1, +/-0,01, +/-0,005 etc.
Surface de diamètre λ, 1/2λ, 1/4λ, 1/10λ, etc.
Tolérance d'épaisseur +/-0,1, +/-0,05, +/-0,01, etc.
Centrage +/-2', +/-1' etc.
Ouverture N 5, 1, etc.
Irrégularité ΔN 2, 1, 0,5, 0,2, etc.
Qualité des surfaces 60/40, 40/20, 20/10, 10/5, etc.

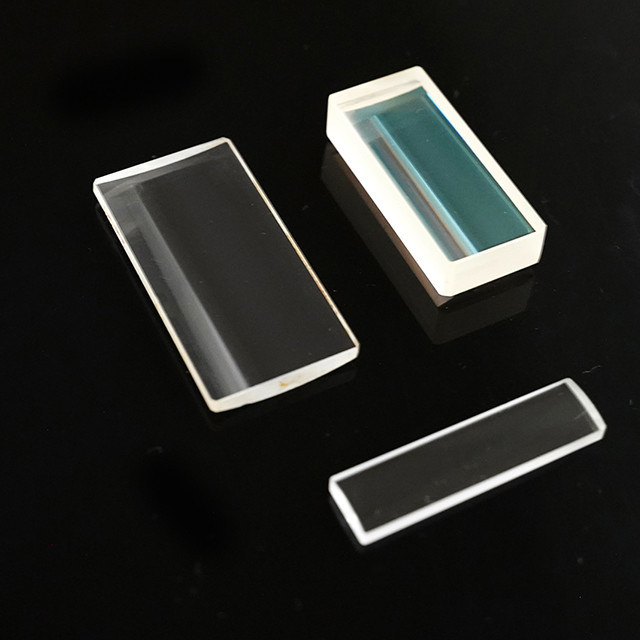

Plano Convex Cylindrical Infrared Laser Collimator Lens
Domaines d'application
  • Imagerie thermique et thermographie :En utilisant lePlano Convexe Cylindriquelentille pour façonner l’éclairage des caméras infrarouges.
  • LiDAR et télédétection :Mise en œuvre duLentille collimateurdans des capteurs de conduite autonome pour détecter les obstacles dans des conditions de faible visibilité.
  • Détection de gaz industriels :Utiliser leLaser infrarougepour la spectroscopie moléculaire où unPlano Convexe Cylindriquele trajet du faisceau est requis.
  • Défense:Intégrer leLentille collimateurdans les télémètres laser et les pointeurs de cible de vision nocturne.
Optical Lens Design and BK7 Dichroic Optical Filter
FAQ technique
Pourquoi une lentille cylindrique plan convexe est-elle utilisée à la place d'une lentille standard pour un laser infrarouge ?
UnLaser infrarougeLa diode produit souvent un faisceau qui se propage plus rapidement dans une direction que dans l’autre. UNPlano Convexe CylindriqueL'objectif vous permet de collimater cet axe spécifique sans affecter l'autre, ce qui est une tâche clé pour tout appareil haute performance.Lentille collimateur.
Quel matériau convient le mieux à une lentille collimateur laser infrarouge fonctionnant à 10,6 μm ?
Pour le CO2Laser infrarougeapplications à 10,6 μm, le séléniure de zinc (ZnSe) est l'idéalPlano Convexe Cylindriquesubstrat en raison de sa faible absorption et de sa transmission visible élevée, ce qui faciliteLentille collimateuralignement.
La lentille Laser Infrarouge Cylindrique Plano Convexe nécessite-t-elle un revêtement spécifique ?
Oui. Étant donné que les matériaux IR ont souvent des indices de réfraction élevés, un matériau non revêtuPlano Convexe Cylindriquel’objectif peut perdre plus de 30 % de la lumière par réflexion. Un revêtement BBAR multicouche assure laLentille collimateurtransmet près de 99% duLaser infrarougeénergie.
Ces composants de lentilles collimatrices peuvent-ils être personnalisés pour la micro-optique ?
Absolument. Nous offronsPlano Convexe Cylindriqueobjectifs aussi petits que 3 mm pour les appareils compactsLaser infrarougemodules utilisés dans les appareils médicaux ou tactiques portables, fournissant une haute précisionLentille collimateurperformances dans de petits encombrements.
Comment nettoyer une lentille cylindrique plano-convexe en germanium ?
Le germanium est fragile. Vous devez utiliser un chiffon doux et non pelucheux et un solvant spécialisé. Manipulez toujours leLaser infrarougeoptique par les bords pour éviter le transfert d'huiles vers leLentille collimateurrevêtement, ce qui pourrait dégrader lePlano Convexe Cylindriqueperformance.
Informations sur le fabricant

Shanghai Advance Optical-Electronics Technology Co., Ltd. est une entreprise de production basée sur la technologie, officiellement créée en septembre 2009. Le site de l'usine est situé dans le parc industriel de Qingpu, à Shanghai, à seulement une demi-heure de route de l'aéroport international de Shanghai Hongqiao.

La société rassemble plusieurs excellents techniciens dans l'industrie optique et dispose de capacités de soutien complètes telles que des services de conception, de traitement et de vente optiques, mécaniques et électriques. Nous fournissons de tout cœur à chaque client des produits et services pratiques et de haute qualité.

Portée de l'activité
  • Développement de modules optiques, mécaniques et électriques
  • Traitement de précision des éléments optiques
  • Conception et traitement des objectifs de caméra
  • Solutions de conception optique et d’optimisation du chemin optique
  • Conseil technique et service après-vente
Champs d'application

Vision industrielle, intelligence artificielle, biomédical, ville intelligente, surveillance haut de gamme, instruments de test, équipements, gravure laser, éclairage spécial, instituts de recherche scientifique, etc.

Avantages de l'entreprise
  • Capacités complètes de conception, de production et de vente avec des services d’approvisionnement pratiques et centralisés
  • Des dizaines de milliers de moules et d'échantillons optiques pour des services d'épreuvage rapides à faible coût
  • Participation précoce à la recherche et au développement de nouveaux produits du client pour fournir des plans et des suggestions réalisables
