Prisme faisant le coin de cube en ZnSe CaF2 de séparateur de faisceau de polarisation
Spécification du produit
Lieu d'origine:
Chine
Nom de la marque:
Advance
Attestation:
ROHS\Reach
Numéro de modèle:
Comme conditions
Quantité minimum de commande:
1
Prix:
$0.2~$100
Conditions de paiement:
T/T&L/C
Capacité d'approvisionnement:
1000k/par mois
Détails du produit
Mettre en évidence:
Prisme faisant le coin du cube CaF2
,Prisme faisant le coin de cube en ZnSe
,Cube en séparateur de faisceau de polarisation
Material:
ZnSe CaF2 / Verre Optique
Customized Support:
OEM, ODM
Application Area:
Splitter de faisceau de polarisation
Dimension Tolerance:
+/-0,01mm
Size:
Client-fait
Angle Tolerance:
3"~2'
Flatness:
N=1~3
Angle Tolerance:
3"-2'
Shape:
Sphérique
Surface Quality:
10/5~60/40
Description du produit
Splitter de faisceau de polarisation ZnSe CaF2 Prisme de cube d'angle
Vue d'ensemble du produit
Dans la spectroscopie infrarouge à transformation de Fourier (FTIR) avancée, la mesure laser aérospatiale et les systèmes laser CO2 à haute puissance,maintenir le parallélisme absolu du faisceau pendant la modulation de polarisation est un défi majeur pour le systèmeNotre série ZnSe CaF2 Corner Cube Prism fournit une solution intégrée à ce goulot d'étranglement optomécanique.
En mettant en œuvre des polarisateurs à couche mince à haute isolation sur la géométrie rétroréflective d'un prisme de coin cube,Ces composants divisent un faisceau d'entrée non polarisé en orthogonaux s-polarisés et p-polarisés, tout en utilisant simultanément la propriété "rétroréflective" inhérente au cube d'angle pour renvoyer les faisceaux exactement parallèles à l'axe d'entrée, quelle que soit l'orientation physique du prisme.
Pour satisfaire les exigences de spectre large allant de l'ultraviolet profond (DUV) à l'infrarouge lointain (FIR),Notre usine fabrique ces rétroréflecteurs spécialisés en utilisant deux substrats cristallins d' élite: Séléniure de zinc (ZnSe) et fluorure de calcium (CaF2).
Spécifications techniques
| Paramètre technique | Les capacités de l'infrastructure ZnSe | Les capacités de l'infrastructure CaF2 |
|---|---|---|
| Classification du produit | Polarisateur de faisceau de polarisation | Polarisateur de faisceau de polarisation |
| bande de transmission du matériau | 0.5 μm - 22.0 μm (idéal pour les IRL / CO2) | 0.13μm - 10.0μm (du UV à l'infrarouge moyen) |
| Extinction par polarisation (Tp: Ts) | ≥ 500: 1 (limites douanières jusqu' à 1000: 1) | ≥ 200: 1 (très stable dans le DUV-MWIR) |
| Précision de rétroréflexion angulaire | Déviation du faisceau ≤ 2 secondes d'arc (Custom à ≤ 0,5) | Déviation du faisceau ≤ 3 secondes d'arc standard |
| Plaineté de surface (ΔW) | ≤ λ/4 @ 632,8 nm par face active | ≤ λ/10 @ 632,8 nm (laser de haute puissance) |
| Finition de surface (MIL-Spec) | Conformité 60/40 ou 40/20 Scratch-Dig | 20/10 à 10/5 Compatible avec Scratch-Dig |
| Zone d'ouverture optique dégagée | ≥ 92% de l'ouverture hexagonale physique | ≥ 95% des dimensions nominales de l'entrée |
| Indice de réfraction (n) | ≈ 2,403 @ 10,6 μm | ≈ 1,399 @ 5,0 μm |
| seuil de dommages au laser (LIDT) | ≥ 5,0 kW/cm2 (onde continue de CO2) | ≥ 15 J/cm2 (1064 nm, impulsion de 10 ns) |
Spécifications générales
| Matériaux | BK7 ou autre verre optique, quartz, saphir, Ge, Si, ZnSe, CaF2 etc. |
| Longueur | 3 à 100 mm |
| Largeur | 3 à 100 mm |
| Taille | 3 à 100 mm |
| Tolérance de longueur | ± 0,01 mm |
| Tolérance de largeur | ± 0,01 mm |
| Tolérance à la hauteur | ± 0,01 mm |
| Tolérance d'angle | 3 à 2 |
| Irrégularité | Le point de départ est le point de départ de l'appareil.5 |
| Précision de surface | N = 1 à 3 |
| Qualité des surfaces | 10/5 à 60/40. |
| Le revêtement | Sur demande |
| Domaine d'application | Imagerie, éclairage, laser, etc. |

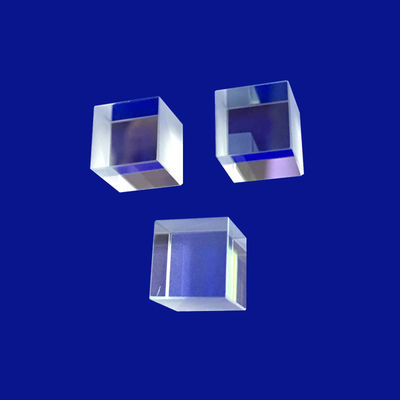

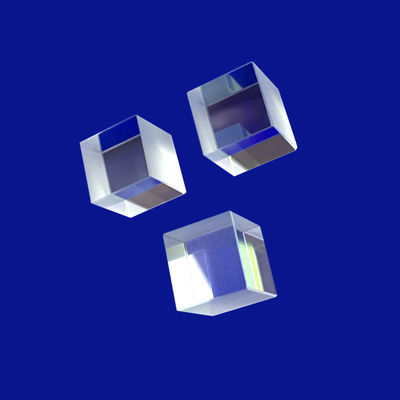

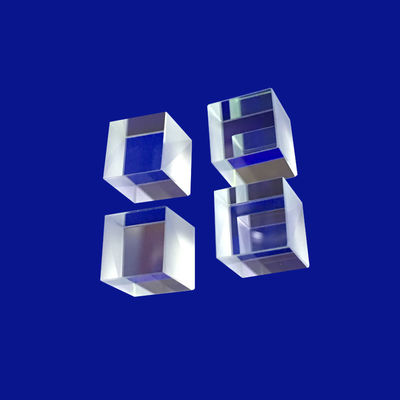

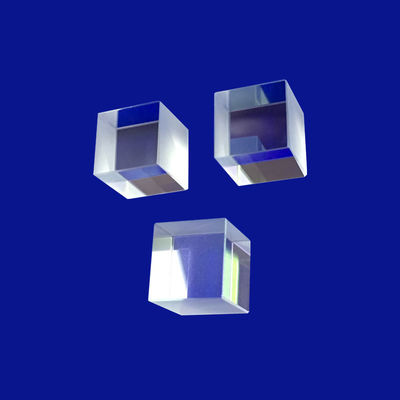

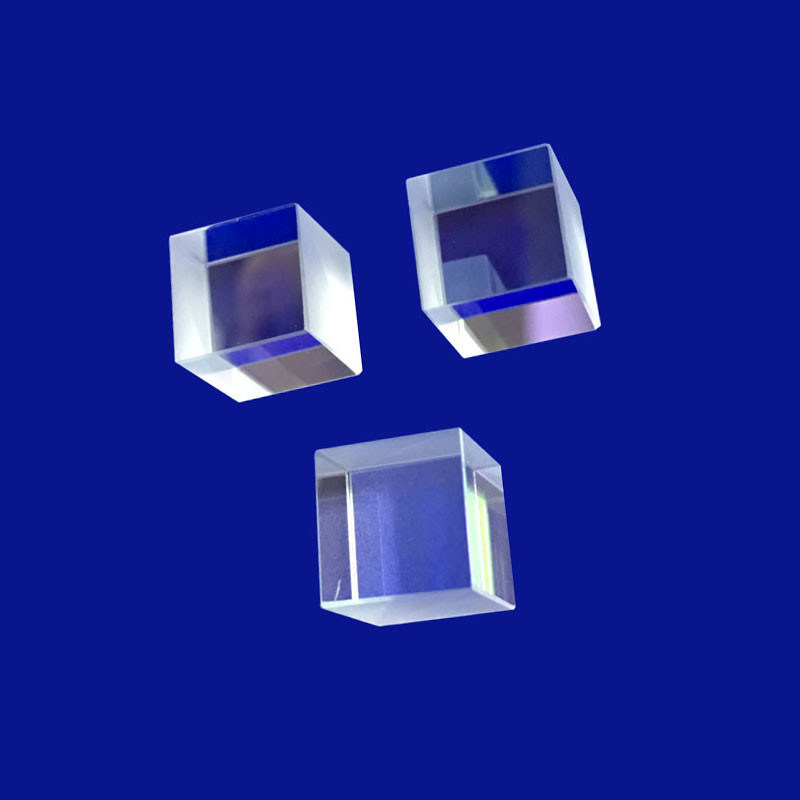

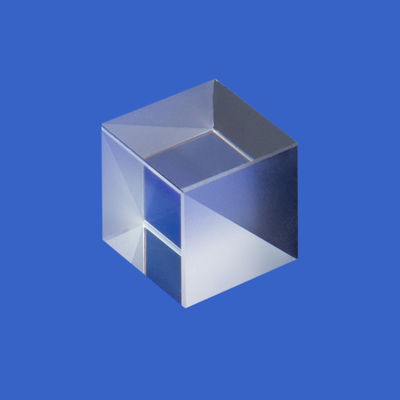

Images du produit
Principaux avantages pour la performance
- Immunité à l'inclinaison mécanique dynamiqueContrairement aux cubes de polarisation plats classiques qui détruisent l'alignement s'ils sont soumis à de subtiles vibrations, le design du Prisme Cube d'angle compense l'inclinaison dynamique de la structure.Les faisceaux divisés sont automatiquement réfléchis à 180°, éliminant la dérive induite par l'alignement dans les plates-formes aériennes à haute vibration.
- Transmission infrarouge moyenne exceptionnelle:L'approvisionnement en ZnSe CVD premium maintient le coefficient d'absorption interne inférieur à 0,0005 cm−1 à 10,6 μm, empêchant la lentille thermique et le déplacement focal du faisceau dans les systèmes de coupe industriels à haute puissance.
- Risque zéro de solarisation sous vide:The high-purity crystalline structure of our CaF2 optics resists structural degradation and color-center formation when continuously exposed to deep-UV excimer wavelengths or solar radiation in space environments.
Applications industrielles primaires
- Les interféromètres FTIR et les analyseurs de gaz:Cœurs de séparateur de faisceau de polarisation à haute stabilité utilisés pour acheminer et recombiner des chemins infrarouges dans la détection de gaz environnementaux et le profilage chimique de la défense.
- Les réflecteurs rétrofrontaux du radar laser cohérent (LiDAR):Transmettre et recevoir des blocs de prismes à côte optimisés pour le suivi de cibles à longue portée et des capteurs de vitesse Doppler.
- Amortisseurs laser industriels à haute puissance de CO2:Ensembles de scission ZnSe personnalisés utilisés pour échantillonner, polariser ou atténuer des lasers de traitement de matériaux de plusieurs kilowatts.
- Communication optique satellite-sol:Rétroréflecteurs à faible masse qui maintiennent la polarisation de CaF2 déployés sur les boîtiers extérieurs des satellites pour la vérification croisée des liaisons descendantes de données laser à grande vitesse.
Questions fréquemment posées
Q1: Quelle fonction unique remplit un prisme de cube à angle de fente de polarisation que les cubes standard ne peuvent pas remplir?
A: Je suis désolé.Un cube de polarisation standard repose sur un plan de revêtement interne fixe de 45°.provoquant une défaillance de l'alignement en avalUn prisme à cube d'angle contient trois faces réfléchissantes perpendiculaires l'une à l'autre.le prisme sépare la lumière non polarisée en états de polarisation s et de polarisation p, tout en utilisant sa géométrie interne à trois surfaces pour renvoyer la lumière directement à sa source.Ceci fournit une séparation de faisceau de haute pureté qui est complètement immunisé contre les perturbations mécaniques angulaires.
Q2: Quand un ingénieur en optique doit-il spécifier un substrat ZnSe sur un substrat CaF2?
A: Je suis désolé.Le choix dépend fortement de la longueur d'onde opérationnelle et de l'environnement de votre système. Si votre voie optique est centrée autour de la bande infrarouge thermique (8,0-14,0 μm) ou cible des lasers CO2 de haute puissance,Le ZnSe est obligatoire en raison de son absorption proche de zéro à ces longues longueurs d'ondeCependant, si votre application couvre les bandes ultraviolette, visible ou infrarouge moyen (0,13 - 7,0 μm), le CaF2 est l'option supérieure.qui réduit les pertes de réflexion, possède une dureté mécanique plus élevée et présente une résistance significativement plus élevée aux dommages du laser.
Q3: Comment protéger les interfaces internes sensibles d'un ensemble de prismes composites ZnSe ou CaF2?
A: Je suis désolé.Le ZnSe et le CaF2 ont des sensibilités environnementales spécifiques; par exemple, le CaF2 est légèrement hygroscopique, ce qui signifie qu'il absorbe l'humidité au fil du temps s'il n'est pas protégé.Pour protéger les revêtements de séparation de faisceau de polarisation interneNos prismes sont traités dans des salles blanches de classe 100 et hermétiquement scellés dans un boîtier en aluminium anodisé de qualité aérospatiale.revêtements de protection à base de diamants ou d'oxydes, assurant une résistance complète à l'humidité, au choc thermique et à l'exposition directe aux produits chimiques sur le terrain.
Q4: Quelles tolérances votre installation peut-elle maintenir pour l'erreur d'angle diédrique sur ces cubes d'angle?
A: Je suis désolé.La précision angulaire des trois faces mutuellement perpendiculaires détermine la netteté globale du faisceau retourné.Une erreur d'angle diédrique mineure peut provoquer un seul point laser retourné à se diviser en six reflets faibles indépendantsNos procédés de précision de diamants et de liaison par contact optique nous permettent de contrôler la précision de l'angle diédrique jusqu'à moins d'une seconde d'arc.Ce haut niveau de précision garantit que les canaux polarisés s et p retournés maintiennent un profil spatial précis et des densités de puissance élevées sur des distances de transmission de plusieurs kilomètres.
