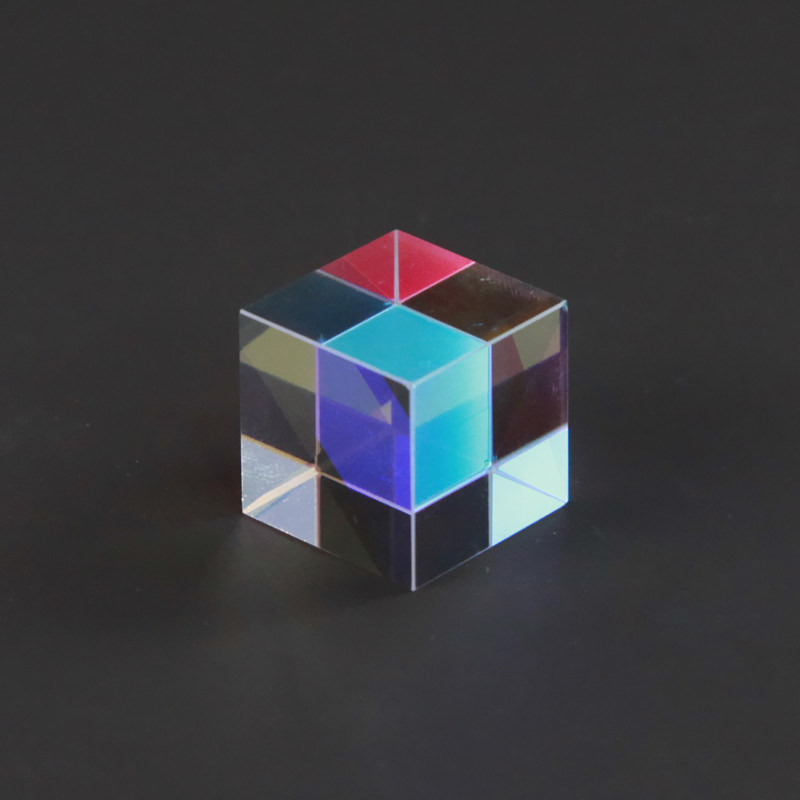

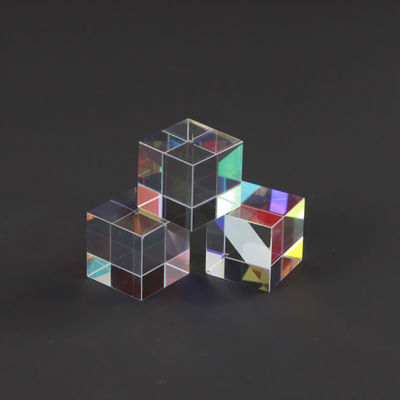

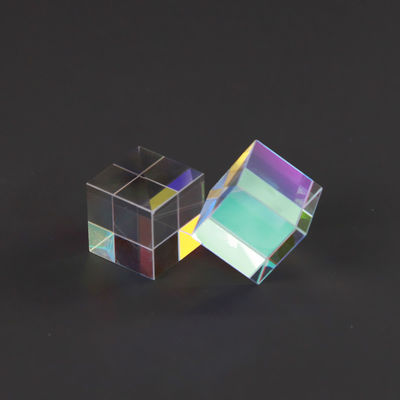

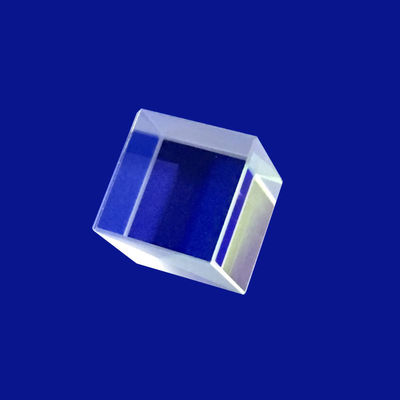

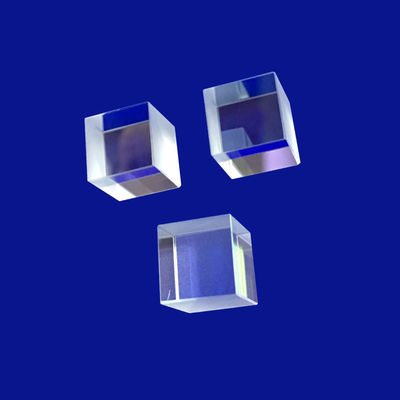

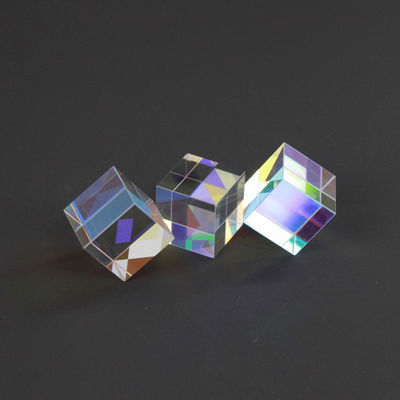

Conception à angle droit rectangulaire de lentille optique de K9 BK7
Spécification du produit
Lieu d'origine:
Chine
Nom de la marque:
Advance
Attestation:
ROHS\Reach
Numéro de modèle:
Comme conditions
Quantité minimum de commande:
1
Prix:
$0.2~$100
Conditions de paiement:
T/T&L/C
Capacité d'approvisionnement:
1000k/par mois
Détails du produit
Mettre en évidence:
Conception à angle droit de lentille optique
,Conception rectangulaire de lentille optique
,Prisme rectangulaire de la droite BK7
Material:
K9 BK7 / Verre Optique
Customized Support:
OEM, ODM
Size:
Rectangulaire sur mesure
Dimension Tolerance:
+/-0,01mm
Application Area:
Conception de lentille optique à angle droit
Angle Tolerance:
3"~2'
Shape:
Rectangulaire
Focal Length Tolerance:
+/- 1%
Description du produit
Conception de lentilles optiques rectangulaires à angle droit
Dans les instruments laser spécialisés et les systèmes de vision linéaire industriels, l'acheminement des voies optiques à travers des enveloppes spatiales étroites et non carrées nécessite des profils géométriques ciblés.Conception de lentilles optiques rectangulaires à angle droitEn utilisant un verre à couronne de borosilicate hautement homogène (K9 / BK7), nous concevons un système spécialiséAngle droit rectangulairela géométrie qui fournit une déviation constante du faisceau de 90° ou 180°. Contrairement aux prismes carrés standard, l'ouverture rectangulaire allongée est optimisée sur mesure pour accueillir les lasers linéaires,profils de faisceaux anamorphes, et des ensembles de capteurs grand format, réduisant ainsi au minimum le poids excessif et les coûts d'intégration des systèmes.
L'objectif principal de touteK9 BK7 Rectangle droitLa configuration structurelle assure une fidélité angulaire absolue sur toute la face allongée.D'une longueurLe bloc de verre peut induire des aberrations du front d'onde et des distorsions sévères du registre des pixels sur les capteurs à balayage linéaire.Conception de lentilles optiquesle protocole impose des contrôles goniométriques rigoureux en un seul point pendant la production. Combiné à des revêtements anti-réflexion à large bande multicouche (BBAR) sur les ouvertures d'entrée et de sortie,Ces prismes fournissent jusqu'à 990,5% d'efficacité de transmission, ce qui en fait un excellent choix pour les appareils d'imagerie médicale, les télémètres de défense et les pistes d'inspection automatisées des usines.
Spécifications techniques
La matrice d'ingénierie ci-dessous décrit nos seuils de production standard et les capacités de micro-tolérance pour les configurations rectangulaires à angle droit.
| Paramètre technique | Portée / capacité d'ingénierie standard | Limites de qualité de la métrologie de premier ordre |
|---|---|---|
| Cadre produit | Conception de lentilles optiques rectangulaires à angle droit | Conception de lentilles optiques rectangulaires à angle droit |
| Options de qualité du substrat | CDGM K9 (groupe A) / Schott N-BK7 | Grade de haute homogénéité H4 (Schott) |
| Profiles dimensionnels | Largeur: de 2 mm à 80 mm; longueur jusqu'à 300 mm | Micro-optique personnalisée jusqu'à 1,0 mm |
| Tolérances dimensionnelles | ± 0,05 mm (usinage de précision standard) | Jusqu'à ±0,01 mm (grade d'alignement optique) |
| Précision angulaire (α) | Erreur angulaire ≤ 1 minute d'arc | ≤ 5 secondes d'arc (grade d'interféromètre élite) |
| Plaineté de surface (ΔW) | ≤ λ/4 @ 632,8 nm au-dessus d'une ouverture transparente | ≤ λ/10 @ 632,8 nm (de qualité laser) |
| Finition de surface (MIL-Spec) | 40/20 Conformité à la réglementation | 10/5 Scratch-Dig (conforme au laser à haute puissance) |
| Indice de réfraction (nd) | 1.5168 @ 587,6 nm | Homogénéité du lot vérifiée par pycnomètre |
| Nombre d'Abbe (νd) | 64.17 (faible indice de dispersion chromatique) | Matching strict de la consistance des lots |
| Disponibilité du revêtement | Films non revêtus / Al-Ag-Au métalliques / BBAR | Les revêtements en V présentant un seuil de dommages élevé |
| Paramètre | Spécification |
|---|---|
| Matériaux | BK7 ou autre verre optique, quartz, saphir, Ge, Si, ZnSe, CaF2 etc. |
| Longueur | 3 à 100 mm |
| Largeur | 3 à 100 mm |
| Taille | 3 à 100 mm |
| Tolérance de longueur | +/- 0,01 mm |
| Tolérance de largeur | +/- 0,01 mm |
| Tolérance à la hauteur | +/- 0,01 mm |
| Tolérance d'angle | 3 à 2 |
| Irrégularité | Le point de départ est le point de départ de l'appareil.5 |
| Précision de surface | N = 1 à 3 |
| Qualité des surfaces | 10/5 à 60/40. |
| Le revêtement | Sur demande |
| Domaine d'application | Imagerie, éclairage, laser, etc. |
Principaux avantages
Spécifiant unK9 BK7 Rectangle droitLa structure offre des avantages physiques et fonctionnels décisifs par rapport aux prismes cubiques classiques dans les trains optiques multi-axes:
- Profiles de numérisation de ligne optimisés:Le longD'une longueurL'ouverture claire est parfaitement adaptée aux caméras CCD/CMOS linéaires et aux applications de feuilles laser, réduisant ainsi le volume de verre inutile et allégeant la masse totale de charge utile des têtes de capteurs mobiles.
- Capacité totale de réflexion interne (TIR):Lorsque la lumière pénètre normalement sur une face non polie de la jambe, elle frappe l'hypoténuse interne à 45°.BK7Dans le cas d'un verre (≈41,2°), le prisme obtient une réflexion interne totale efficace sans avoir besoin d'un revêtement métallique réfléchissant coûteux.
- Montage optomécanique simplifié:La disposition plate et perpendiculaire duAngle droitLes côtés fournissent des plans de référence très stables pour le montage de référence, ce qui réduit considérablement le risque de dérive de l'alignement structurel lors d'un choc mécanique soudain ou d'une vibration.
Champs d'intégration du système primaire
- La vision mécanique par balayage en ligne industrielle:Utilisé comme ensemble de miroirs tournants à profil bas pour acheminer des profils de rétroéclairage linéaire ou d'éclairage laser vers des réseaux de tri par convoyeur à grande vitesse.
- Mesureurs de distance laser et capsules de réglage:Fonctionnant comme un bloc de courbure de faisceau de 90° de haute précision à l'intérieur des outils portatifs et des ensembles de télémètres laser de qualité.
- Projection bargraphique et numérisation optique:Intégré dans les scanners de codes-barres logistiques et les projecteurs laser commerciaux pour balayer une large zone horizontale en utilisant une enveloppe mécanique minimale.
- Pour les appareils de traitement de l'air, les caractéristiques suivantes sont indiquées:La coutumeConception de lentilles optiquesdes blocs utilisés pour plier des lignes optiques internes, réduisant l'empreinte physique des spectrophotomètres de laboratoire.
Questions fréquemment posées
Q1: Qu'est-ce qui fait du verre K9 ou BK7 la référence mondiale pour les composants de lentilles optiques rectangulaires à angle droit?
A: Je suis désolé. K9 / BK7(Borosilicate Crown glass) est le cristal optique le plus largement utilisé pour les applications visible à proche infrarouge (350 nm - 2,0 μm) en raison de sa composition chimique uniforme.Il est caractérisé par des bulles extrêmement faibles et des nombres d'inclusion, une excellente transmission interne (> 99,2% par cm à 550 nm) et une excellente durabilité mécanique contre les forces de nettoyage et de montage quotidiennes.Conception de lentilles optiquesPerspective, son indice de réfraction très prévisible et son faible taux de dilatation thermique en font un choix fiable pour la fabrication et le commerce à grande échelle et de haute précision.
Q2: Comment un format rectangulaire affecte-t-il les contraintes internes d'un prisme à angle droit pendant la fabrication?
A: Je suis désolé.Polissage d'un élastiqueD'une longueurle bloc introduit des pressions de polissage asymétriques pouvant entraîner un roulement des bords ou un "arc-en-ciel" sur l'axe long du verre.notre usine utilise des machines spécialisées à double face pour laper la hauteur et des installations de surveillance continueCeci nous permet de maintenir une planéité de surface exceptionnelle (≤ λ/4) et de maintenir les erreurs angulaires de la pyramide inférieures à 15 secondes d'arc le long de l'ensemble du bord étendu duAngle droitprisme, assurant une transmission uniforme sur l'ensemble du profil linéaire du faisceau.
Q3: Ces prismes à angle droit peuvent-ils être configurés pour fonctionner comme rétroréflecteurs (rotation de 180 degrés)?
A: Je suis désolé.Bien que le plus souvent utilisé pour un virage de 90° en entrant par une face de jambe, vous pouvez entrer un faisceau normal à la face de l'hypoténuse à la place.La lumière va frapper les deux faces de la jambe à l'intérieur par réflexion interne totale et émerger parallèlement au vecteur d'entrée d'origineCe comportement polyvalent à double usage est très apprécié par les ingénieurs en systèmes qui cherchent à construire des rétroréflecteurs laser robustes ou des lignes de retard d'interférométrie personnalisées avec une,une empreinte stable.
Q4: Quels revêtements sont recommandés pour maximiser la durée de vie et l'efficacité du prisme?
A: Je suis désolé.Le revêtement optimal dépend entièrement de votre tracé de lumière.Conception de lentilles optiquess'appuie sur la réflexion interne totale (RIT), l'hypoténuse interne peut rester non recouverte,mais nous suggérons fortement d'appliquer un revêtement anti-réflexion à large bande (BBAR) sur les faces des jambes d'entrée et de sortie pour réduire la perte de réflexion sur une seule surface de 4% à moins de 0Cependant, si votre trajectoire lumineuse frappe l'hypoténuse interne à un angle inférieur à 41,2°, le TIR échouera.nous déposons un film d'argent (Ag) ou d'aluminium (Al) protégé hautement réfléchissant sur l'hypoténuse arrière externe pour assurer une réflectivité uniforme de 90° à travers la bande d'onde cible.
